Proč je regulované napájení široce používáno?
Existuje mnoho klasifikačních metod pro regulované napájecí zdroje. Podle typu výstupního zdroje se dělí na stejnosměrný regulovaný zdroj a střídavý regulovaný zdroj; podle způsobu připojení mezi obvodem stabilizace napětí a zátěží se dělí na sériově regulovaný napájecí zdroj a paralelně regulovaný napájecí zdroj; podle nastavovací trubice Pracovní stav se dělí na lineární regulovaný zdroj a spínaný regulovaný zdroj; podle typu obvodu se dělí na jednoduchý regulovaný zdroj a regulovaný zdroj zpětnovazebního typu atd.

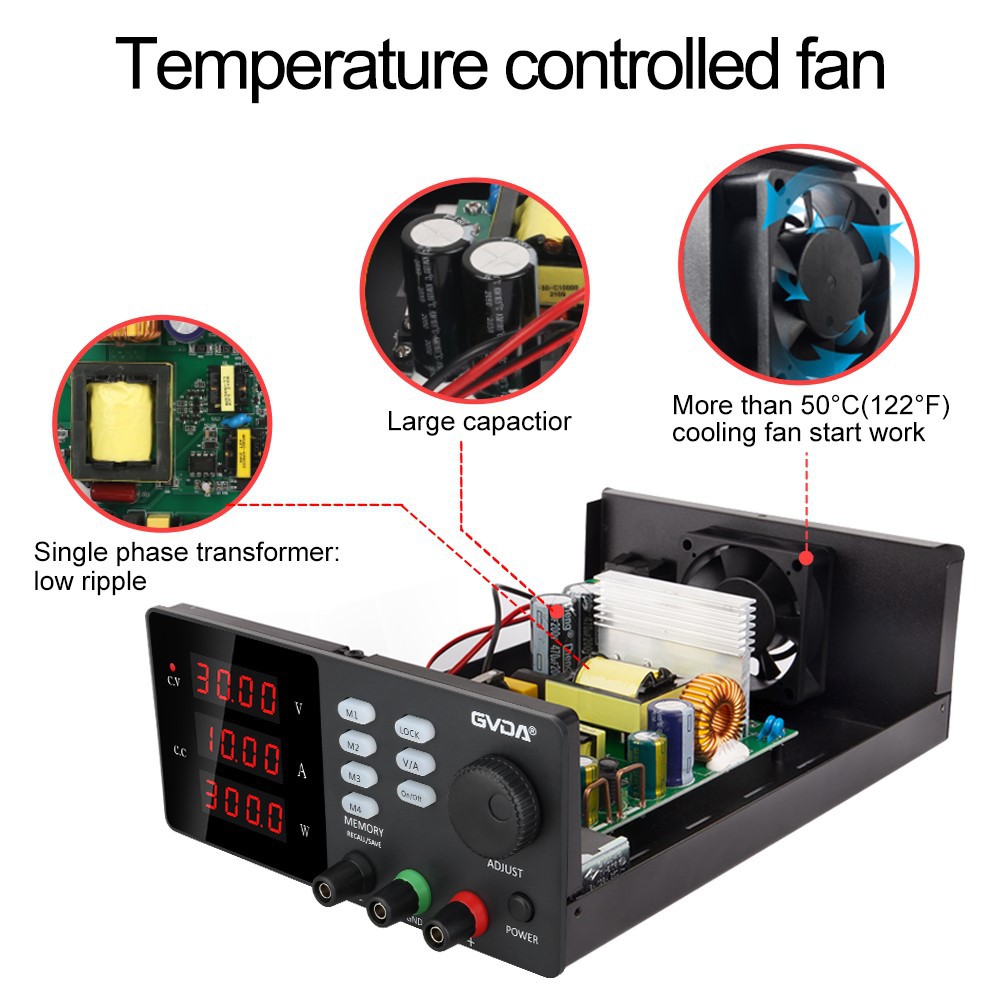

Výhody a nevýhody spínaného regulovaného napájení
výhoda:
Ve srovnání se „sériově regulovaným regulovaným napájecím zdrojem“ je „regulovaný napájecí zdroj spínaného typu“ efektivnější a energeticky úspornější; má silnou schopnost přizpůsobit se změnám v síťovém napájení; má široký nastavitelný rozsah výstupního napětí; jedna spínací trubice může snadno získat více sad napěťových úrovní. Zdroj napájení; malá velikost, nízká hmotnost a mnoho dalších výhod, je široce používán.
(1) Nízká spotřeba energie a vysoká účinnost
(2) Malá velikost a nízká hmotnost
(3) Široký rozsah stabilizace napětí
(4) Účinnost filtrace je výrazně zlepšena, což značně snižuje kapacitu a objem filtračních kondenzátorů.
(5) Formy obvodů jsou flexibilní a rozmanité
Princip činnosti: Po usměrnění a filtraci je stejnosměrné napětí přivedeno do základny nastavovací trubice pomocí R1, což způsobí zapnutí nastavovací trubice. Když je V1 zapnuto, napětí prochází RP a R2, aby se zapnulo V2, a pak se také zapne V3. V tomto okamžiku se již nemění napětí V1, emitoru a kolektoru V2 a V3 (jeho funkce je přesně stejná jako u elektronky regulátoru napětí). Nastavením RP lze získat stabilní výstupní napětí. Poměr R1, RP, R2 a R3 určuje hodnotu výstupního napětí tohoto obvodu.
Rozdíl mezi lineárně regulovaným zdrojem a spínaným zdrojem
Spínaný zdroj převádí stejnosměrný proud na vysokofrekvenční impulsy a poté provádí elektromagnetickou konverzi pro dosažení přeměny napětí a stabilizace napětí. Lineární regulovaný napájecí zdroj přímo zapojuje ovladatelnou nastavovací součást do série pro rozdělení vstupního stejnosměrného napětí pro dosažení konverze napětí a stabilizace napětí. Je to v podstatě ekvivalentní zapojení proměnného odporu do série.
Spínané regulované napájecí zdroje jsou vysoce účinné a mohou zvyšovat nebo snižovat. Lineární regulované napájecí zdroje mohou pouze snížit napětí a mají nízkou účinnost. Spínání regulovaných napájecích zdrojů bude produkovat vysokofrekvenční rušení, zatímco lineárně regulované napájecí zdroje nemají žádné rušení.
