Klasifikace a vlastnosti stejnosměrného regulovaného napájecího zdroje:
Podle zvyklostí lze stejnosměrné regulované zdroje rozdělit na chemické zdroje, lineárně regulované zdroje a spínané regulované zdroje. Níže si tyto typy napájecích zdrojů podrobně představíme.
1. Chemický stejnosměrný regulovaný napájecí zdroj:
Suché baterie, olověné baterie, nikl-kadmiové, nikl-vodíkové a lithium-iontové baterie, které obvykle používáme, jsou všechny chemické zdroje energie, z nichž každý má své výhody a nevýhody. S rozvojem vědy a techniky se objevily chytré baterie. Pokud jde o materiály dobíjecích baterií, američtí vědci objevili jodid manganu, který lze použít k výrobě baterií, které jsou levné, kompaktní, mají dlouhou dobu vybíjení a zůstávají stabilní i po několika nabitích. Ekologická dobíjecí baterie s dobrým výkonem.
2. Lineární DC regulovaný napájecí zdroj:
Lineární stejnosměrný regulovaný napájecí zdroj označuje stejnosměrný regulovaný napájecí zdroj, ve kterém regulační trubice pracuje v lineárním stavu. Lineární stejnosměrný regulovaný napájecí zdroj zahrnuje hlavně napájecí frekvenční transformátor, výstupní usměrňovací filtr, řídicí obvod, ochranný obvod atd. Lineární stejnosměrný regulovaný napájecí zdroj nejprve transformuje střídavý výkon přes transformátor a poté usměrňuje a filtruje obvod usměrňovače, aby získal nestabilní DC napětí. Pro dosažení vysoce přesného stejnosměrného napětí musí být výstupní napětí upraveno pomocí napěťové zpětné vazby, čímž lze dosáhnout vysoké stability. , vlnky jsou také velmi malé a nedochází k žádnému rušení a šumu, který má spínaný regulovaný zdroj.
Jeho nevýhodou však je, že vyžaduje velký a těžký transformátor a požadovaný filtrační kondenzátor je také dost velký co do rozměrů a hmotnosti. Kromě toho obvod zpětné vazby napětí pracuje v lineárním stavu a na nastavovací trubici je určitý pokles napětí. Když je na výstupu velký provozní proud, v tuto chvíli je spotřeba energie nastavovací trubice příliš velká, účinnost konverze je nízká a musí být instalován velký chladič.

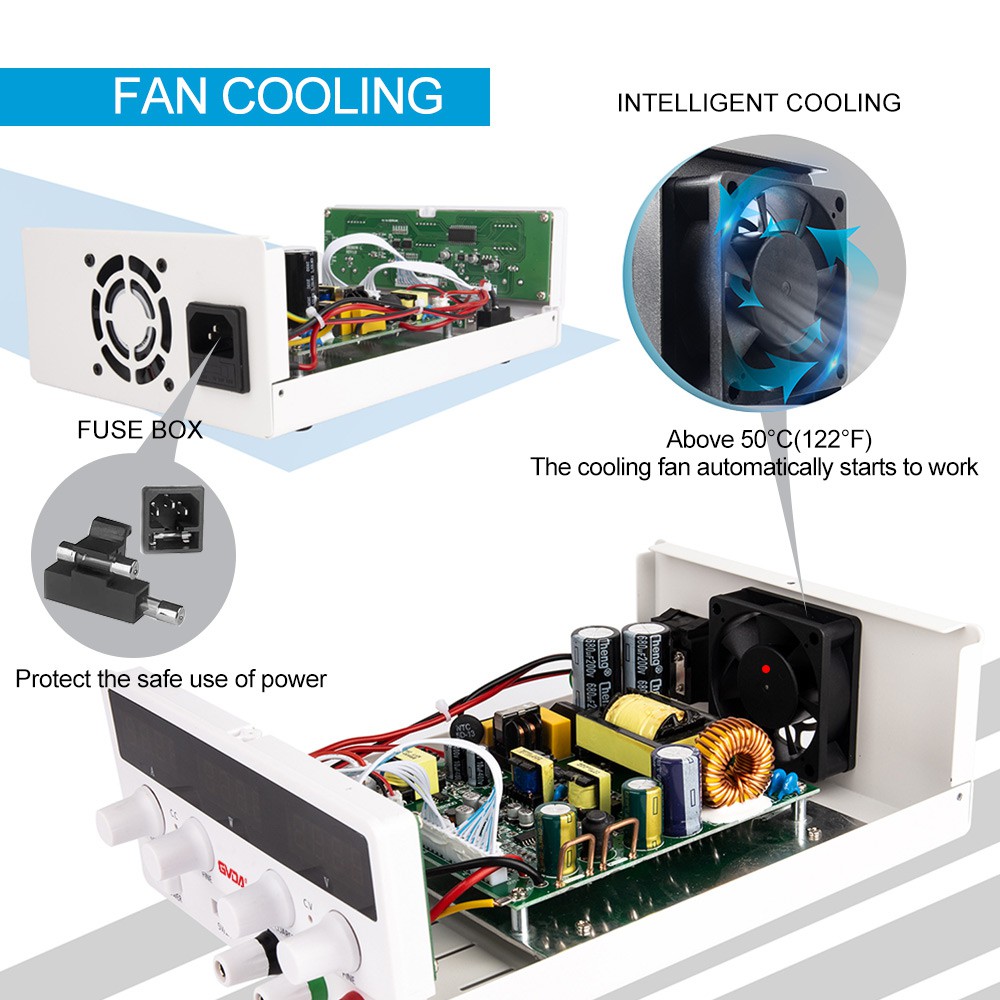

3. Spínaný DC regulovaný napájecí zdroj:
Spínaný stejnosměrný regulovaný napájecí zdroj je napájecí zdroj, který využívá moderní technologii výkonové elektroniky k řízení poměru doby zapnutí a vypnutí spínacího tranzistoru pro udržení stabilního výstupního napětí. Mezi jeho obvodové formy patří především jednořadý flyback, jednokoncový dopředný, poloviční most, push-pull a plný most.
Základní spínaný DC regulovaný napájecí zdroj obsahuje především vstupní síťový filtr, vstupní usměrňovací filtr, střídač, výstupní usměrňovací filtr, řídicí obvod a ochranný obvod. Výhody spínaného DC regulovaného zdroje jsou malé rozměry, nízká hmotnost, stabilita a spolehlivost. Nevýhodou je, že zvlnění lineárního stejnosměrného regulovaného napájecího zdroje je větší (obecně menší nebo rovno 1 % VP-P).
