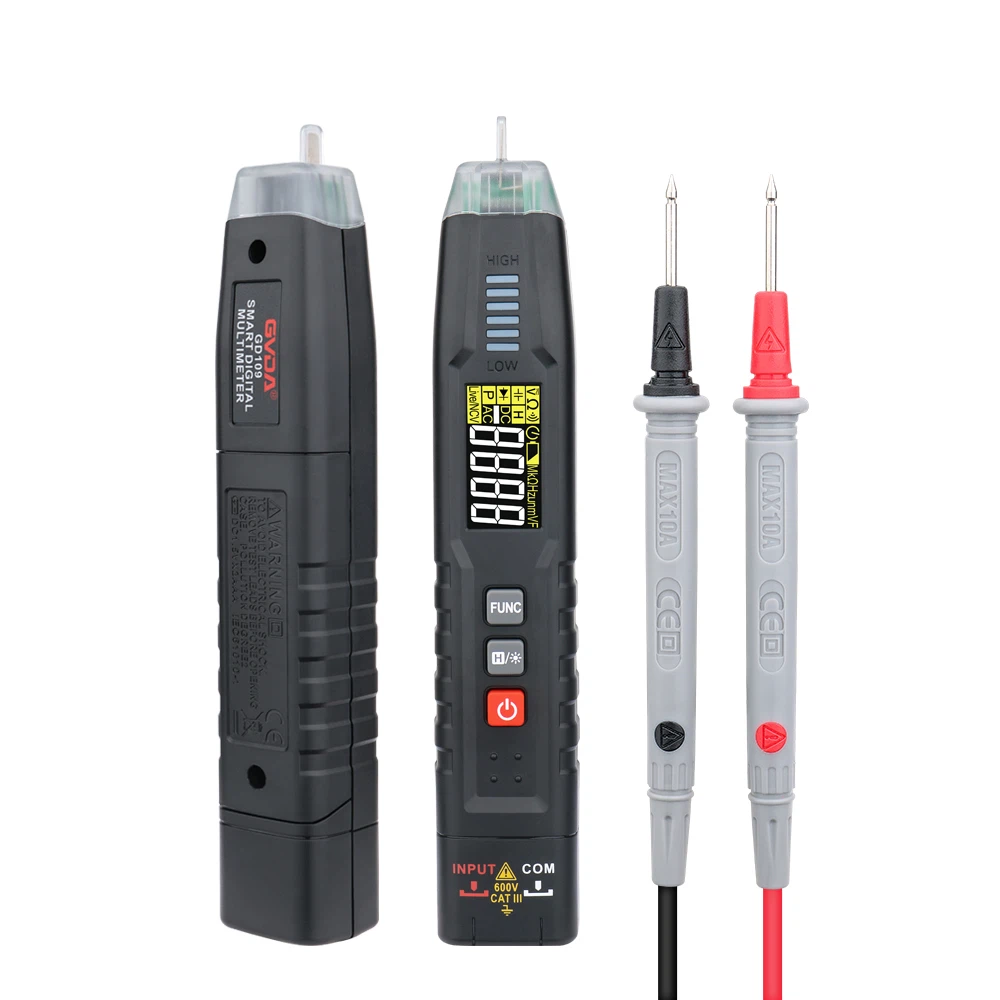

Jak používat multimetr k měření zkratu, přerušení obvodu, zkratu
Pomocí převodu ohm x1 změřte dva konce obvodu. Pokud se hodnota odporu blíží nule, jedná se o zkrat. Pokud existuje určitá hodnota odporu (v závislosti na zátěži v obvodu), nejedná se o zkrat. Když je napětí konstantní, čím menší je hodnota odporu, tím větší proud protéká obvodem. Změřte dva konce obvodu pomocí rozsahu 1k nebo 10k ohm. Pokud je odpor nekonečný, jedná se o otevřený obvod
Základním principem multimetru je použití citlivého magnetoelektrického stejnosměrného ampérmetru (mikroampérmetru) jako měřicí hlavy.
Když měřičem prochází malý proud, objeví se indikace proudu. Měřicí hlava však nemůže propouštět vysoké proudy, takže je nutné zkrátit nebo snížit napětí připojením některých odporů paralelně nebo sériově na měřicí hlavu, aby bylo možné měřit proud, napětí a odpor v obvodu.
Proces měření digitálního multimetru je převeden na stejnosměrný napěťový signál převodním obvodem a poté je napěťový analogový signál převeden na digitální signál pomocí analogově-digitálního (A/D) převodníku. Poté je počítáno elektronickým počítadlem a nakonec je výsledek měření zobrazen přímo na displeji v digitální podobě.
Funkce měření napětí, proudu a odporu multimetrem je zajištěna převodním obvodem, zatímco měření proudu a odporu je založeno na měření napětí. Jinými slovy, digitální multimetr je rozšířením digitálního stejnosměrného voltmetru.
A/D převodník digitálního stejnosměrného voltmetru převádí plynule se měnící analogové napětí na digitální hodnotu, která je následně počítána elektronickým čítačem pro získání výsledku měření. Dekódovací zobrazovací obvod pak zobrazí výsledek měření. Logický řídicí obvod koordinuje činnost řídicího obvodu a dokončuje celý proces měření v sekvenci za působení hodin.
princip:
1. Přesnost čtení ukazatelů je špatná, ale proces oscilace ukazatele je relativně intuitivní a amplituda rychlosti jeho oscilace může někdy objektivně odrážet velikost měřeného objektu (např. mírné chvění datové sběrnice TV ( SDL) při přenosu dat); Odečet na digitálním měřiči je intuitivní, ale proces číselných změn se zdá chaotický a obtížně pozorovatelný.
2. Uvnitř ukazatele jsou obvykle dvě baterie, jedna s nízkým napětím 1,5V a druhá s vysokým napětím 9V nebo 15V. Černá sonda je kladný pól vzhledem k červené sondě. U digitálních hodinek se běžně používá 6V nebo 9V baterie. V rozsahu odporu je výstupní proud ručkového měřiče mnohem větší než u digitálního měřiče. Při použití rozsahu R × 1 Ω může reproduktor vydávat hlasité „cvaknutí“ a použití rozsahu R × 10k Ω může dokonce rozsvítit světelnou diodu (LED).
3. V rozsahu napětí je vnitřní odpor ručkového měřiče relativně malý ve srovnání s digitálním měřičem a přesnost měření je relativně špatná. V některých situacích vysokonapěťového mikroproudu je dokonce nemožné měřit přesně, protože jeho vnitřní odpor může ovlivnit testovaný obvod (například při měření urychlovacího napětí televizní obrazovky může být naměřená hodnota mnohem nižší než skutečná hodnota). Vnitřní odpor napěťového rozsahu digitálního měřiče je velmi vysoký, přinejmenším v rozsahu megaohmů, a má malý vliv na testovaný obvod. Extrémně vysoká výstupní impedance jej však činí náchylným na vliv indukovaného napětí a údaje naměřené v některých situacích se silným elektromagnetickým rušením mohou být nepravdivé.
