Obecné metody řešení problémů s digitálním multimetrem

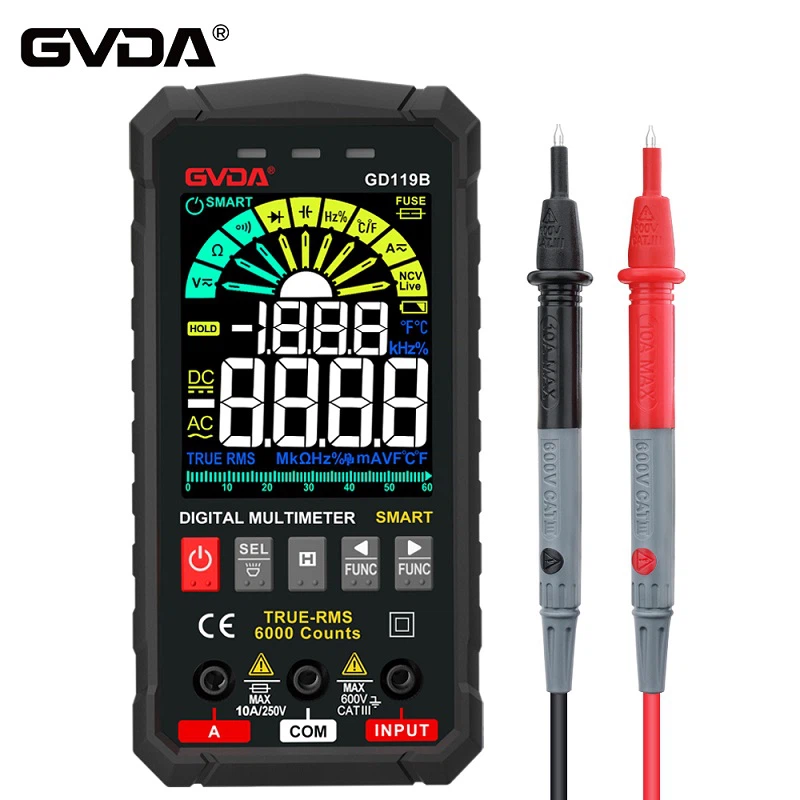

Digitální multimetr (DMM) je měřicí přístroj, který na principu analogově/digitálního převodu převádí naměřenou hodnotu na digitální veličinu a zobrazuje výsledek měření v digitální podobě. Ve srovnání s ukazatelovým multimetrem má digitální multimetr výhody vysoké přesnosti, vysoké rychlosti, velké vstupní impedance, digitálního displeje, přesného čtení, silné odolnosti proti rušení a vysokého stupně automatizace měření, takže je široce používán. Pokud je však používán nesprávně, snadno způsobí poruchy. Promluvme si o obecných metodách odstraňování problémů pro digitální multimetry.
Řešení problémů s digitálním multimetrem by obecně mělo začít u zdroje napájení. Pokud se například po zapnutí napájení zobrazí článek z tekutých krystalů, měli byste nejprve zkontrolovat, zda napětí 9V laminované baterie není příliš nízké; zda není odpojený kabel baterie. Hledání závad by se mělo řídit pořadím „nejdříve uvnitř a pak venku, nejprve snadné a pak obtížné“. Odstraňování problémů s digitálním multimetrem lze provést zhruba následovně.
1. Kontrola vzhledu.
Můžete se dotknout baterie, rezistorů, tranzistorů a integrovaných bloků, abyste zjistili, zda nárůst teploty není příliš vysoký. Pokud se nově instalovaná baterie zahřeje, může dojít ke zkratu obvodu. Kromě toho by měl být obvod také sledován z hlediska odpojení, odpájení, mechanického poškození atd.
Za druhé, zjistěte pracovní napětí na všech úrovních.
Zjistěte pracovní napětí každého bodu a porovnejte ho s normální hodnotou. Nejprve zajistěte přesnost referenčního napětí. K měření a porovnávání je nejlepší použít digitální multimetr stejného modelu nebo podobného.
3. Analýza průběhu.
Pomocí elektronického osciloskopu sledujte průběh napětí, amplitudu, periodu (frekvenci) atd. každého klíčového bodu obvodu. Například, pokud oscilátor hodin začne vibrovat, zda je frekvence oscilace 40 kHz. Pokud oscilátor nemá žádný výstup, znamená to, že je poškozen vnitřní invertor TSC7106 nebo mohou být otevřené externí komponenty. Všimněte si, že křivka na kolíku {21} TSC7106 by měla být 50Hz čtvercová vlna, jinak může dojít k poškození vnitřního 200 frekvenčního děliče.
4. Měření parametrů součástek.
U součástí v rozsahu poruchy provádějte online nebo offline měření a analyzujte hodnoty parametrů. Při online měření odporu je třeba vzít v úvahu vliv součástek, které jsou k němu připojeny paralelně.
5. Skryté řešení problémů.
Skryté poruchy se týkají poruch, které se čas od času objevují a mizí, a nástroj je dobrý a špatný. Tento druh selhání je složitější a mezi běžné důvody patří slabé pájené spoje, uvolněnost, uvolněné konektory, bezpečný kontakt přenosových spínačů, nestabilní výkon součástek a neustálé lámání vodičů. Kromě toho zahrnuje také některé vnější faktory. Například okolní teplota je příliš vysoká, vlhkost příliš vysoká nebo jsou v blízkosti občasné silné rušivé signály.
