Základní funkce multimetru
Přehled multimetrů
Multimetry, známé také jako multiplexery, multimetry, trojité metry a multimetry, jsou nepostradatelné měřicí přístroje ve výkonové elektronice a dalších odděleních, obecně zaměřené na měření napětí, proudu a odporu. Multimetry se dělí na ukazatelový multimetr a digitální multimetr podle režimu zobrazení. Jedná se o multifunkční a vícerozsahový měřicí přístroj. Obecně platí, že multimetr může měřit stejnosměrný proud, stejnosměrné napětí, střídavý proud, střídavé napětí, odpor, úroveň zvuku atd. Některé mohou také měřit střídavý proud, kapacitu, indukčnost a některé parametry polovodičů (jako ） Atd.
Základní funkce multimetru

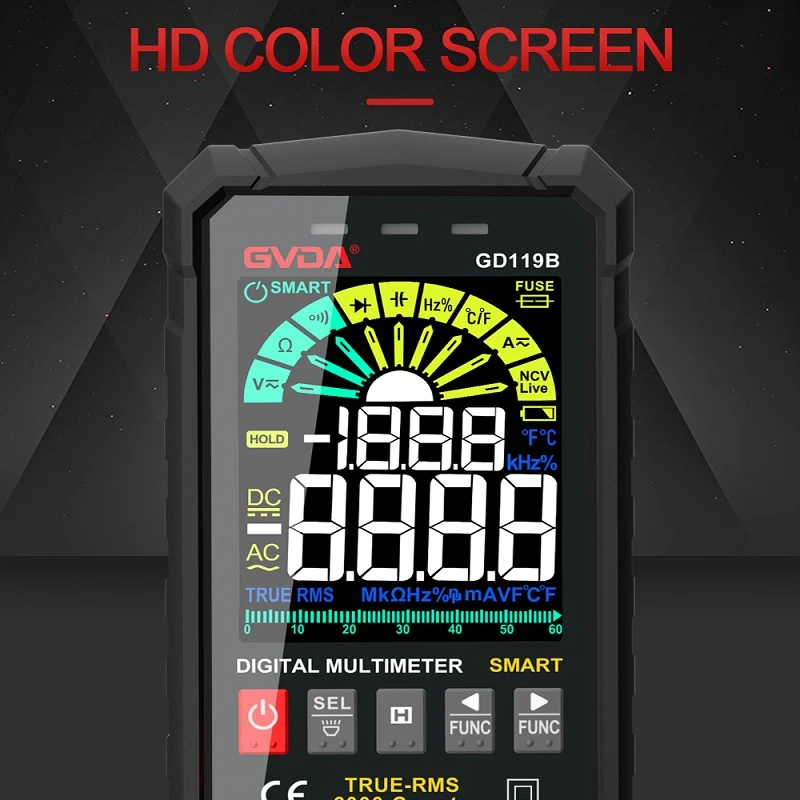

Multimetr lze použít nejen k měření odporu měřeného předmětu, ale také k měření střídavého a stejnosměrného napětí. Některé multimetry dokonce dokážou měřit hlavní parametry tranzistorů a kapacitu kondenzátorů. Úplné zvládnutí používání multimetru je jednou z nejzákladnějších dovedností v elektronické technice. Mezi běžné typy multimetrů patří multimetr s ukazatelem a digitální multimetr. Multimetr typu pointer je multifunkční měřicí přístroj, jehož hlavní součástí je měřicí hlava a naměřená hodnota je odečítána ukazovátkem měřicí hlavy. Naměřené hodnoty digitálního multimetru jsou přímo zobrazovány v digitální podobě na LCD obrazovce, takže je snadno čitelný. Některé mají také hlasové pokyny. Multimetr je běžný měřič, který integruje voltmetr, ampérmetr a ohmmetr.
Rozsah stejnosměrného proudu multimetru je vícerozsahový stejnosměrný voltmetr. Paralelní zapojení měřicí hlavy s uzavřeným obvodem napěťového dělicího rezistoru může rozšířit její napěťový rozsah. Rozsah DC napětí multimetru je vícerozsahový DC voltmetr. Napěťový rozsah lze rozšířit zapojením měřicí hlavy do série s odporem děliče napětí. Odpovídající rozsah se mění v závislosti na odporu děliče napětí. Hlava multimetru je magnetoelektrický měřicí mechanismus, který může měřit pouze střídavý výkon prostřednictvím stejnosměrného proudu pomocí diod pro přeměnu střídavého proudu na stejnosměrný.
Princip činnosti multimetru
Základním principem multimetru je použití citlivého magnetoelektrického stejnosměrného měřiče proudu (mikroampérmetru) jako měřicí hlavy. Když hlavou měřiče prochází malý proud, objeví se indikace proudu. Ale měřicí hlava nemůže procházet velkými proudy, takže je nutné bočník nebo snížení napětí připojením některých odporů paralelně nebo sériově na měřicí hlavu, aby bylo možné měřit proud, napětí a odpor v obvodu.
Provozní postupy pro multimetry
1. Před použitím byste se měli seznámit s různými funkcemi multimetru a správně zvolit převod, rozsah a zásuvku sondy na základě měřeného objektu.
2. Pokud velikost naměřených dat není známa, měl by být přepínač rozsahu nejprve nastaven na maximální hodnotu a poté přepnut z velkého rozsahu na malý rozsah, aby ukazatel přístroje ukazoval více než polovinu plného rozsahu.
3. Při měření odporu se po výběru vhodného rozsahu zvětšení dotkněte dvou sond, aby se ukazatel ukázal na nulové pozici. Pokud se ukazatel vychýlí z nulové polohy, měl by být knoflík "nastavení nuly" nastaven tak, aby se ukazatel vynuloval, aby byly zajištěny přesné výsledky měření. Pokud není nastavení nuly možné nebo digitální displej měřiče vydává alarm nízkého napětí, je třeba jej včas zkontrolovat.
4. Při měření odporu určitého obvodu musí být odpojeno napájení zkoušeného obvodu a měření pod napětím není povoleno.
