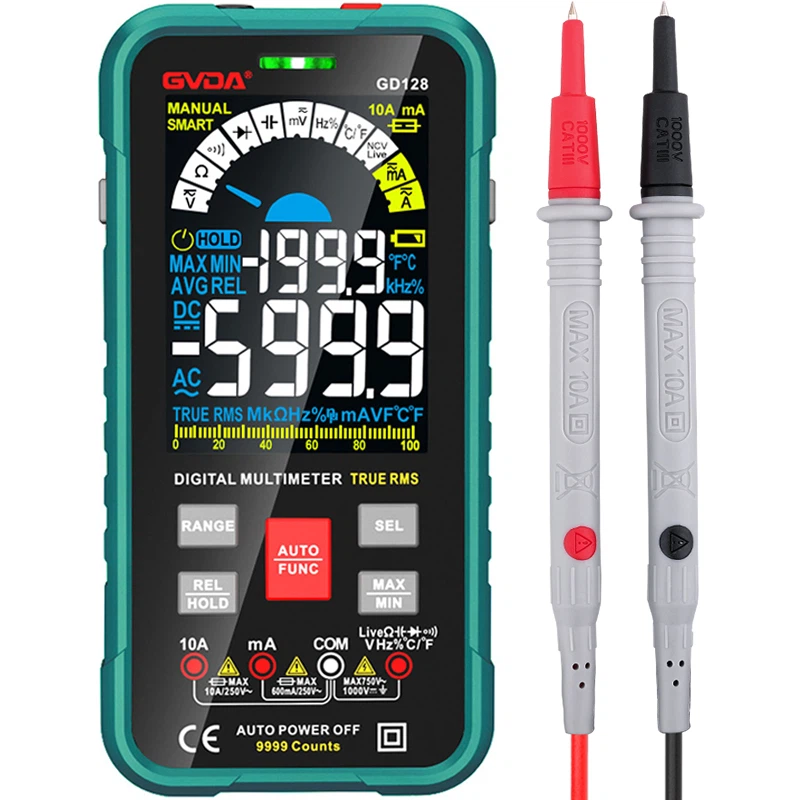

Konstrukční princip digitálního multimetru se vyvinul z analogového principu, tj
1) Po vydělení naměřeného napětí napěťovým dělicím odporem je toto napětí převedeno na zkušební proud pro přístroj přes operační analogový zesilovač a poté je přivedeno do A/D převodníku, aby se převedl na digitální signál, aby vytvořil skutečnou hodnotu. .
2) Poté, co je měřený proud přiveden přes bočníkový rezistor, je převeden na proud s určitým podílem pro přístroj přes operační analogový zesilovač a poté přiveden do A/D převodníku, převeden na digitální signál a zobrazen jako skutečná hodnota na displeji.
3) Elektronické měření spočívá v rozdělení měřeného napětí odporem a poté jej převést na proud s určitým podílem pro přístroj přes operační analogový zesilovač a poté jej přivést do A/D převodníku, převést na digitální signál. a zobrazte ji na displeji jako skutečnou hodnotu. .
Běžné závady a údržba digitálního multimetru
1) Na měřidle se nezobrazuje Nejprve zkontrolujte, zda je napětí baterie normální (obvykle se používají 9V baterie a změřte i nové). Za druhé zkontrolujte, zda je spálená pojistka, zda je blok regulátoru napětí normální a zda je otevřený omezovač proudu. Poté zkontrolujte, zda není obvodová deska zkorodovaná nebo zkratovaná nebo zkratovaná (zejména hlavní napájecí obvod). Pokud ano, obvodová deska by měla být vyčištěna a sušení a svařování by mělo být provedeno včas; Je zkušební napětí normální pro dva kolíky napájecího vstupu? Pokud je zkušební napětí normální, integrovaný blok je poškozen a integrovaný blok je třeba vyměnit; pokud je zkušební napětí abnormální, zkontrolujte, zda nedošlo k dalším zkratovým bodům? Pokud existuje, je třeba to včas řešit; pokud ne nebo to není normální po vyřešení, pak došlo ke zkratování integrovaného bloku a musí být vyměněn.
2) Odporový převod nelze změřit. Nejprve zkontrolujte obvodovou desku podle vzhledu. Je ve smyčce odporového převodu nějaký připojený odpor, který je spálený? Pokud existuje, musí být okamžitě vyměněn; v opačném případě je nutné změřit každý spojovací prvek a poškozené včas vyměnit. Pokud je periferie normální, je integrovaný měřicí blok poškozen a musí být vyměněn.
3) Zobrazená hodnota napěťového převodu je při měření vysokého napětí nepřesná nebo je zobrazená hodnota po delším měření nepřesná či dokonce nestabilní. Většina těchto poruch je způsobena nedostatečným pracovním výkonem jedné nebo několika součástí. Pokud se během několika sekund po zastavení měření zjistí, že některé součástky jsou při kontrole horké, což je způsobeno tepelnými vlivy v důsledku nedostatečného výkonu, je nutné součástku (nebo integrovaný obvod) vyměnit.
4) Aktuální soubor nelze změřit. Většina těchto poruch je způsobena nesprávným provozem. Zkontrolujte, zda nejsou spáleny odpor omezující proud a bočník? Pokud vyhoří, musí být vyměněn; pak zkontrolujte, zda není poškozen propojovací vodič k zesilovači? Pokud je poškozen, měl by být znovu připojen; pokud to není normální, vyměňte zesilovač.
5) Zobrazená hodnota je nestabilní a dochází k fenoménu přeskakování slov. Zkontrolujte, zda není celá obvodová deska vlhká nebo zda nedochází k úniku? Pokud existuje, musí být obvodová deska vyčištěna a vysušena; zda je ve vstupním obvodu (včetně testovacího pera) špatný kontakt nebo virtuální pájení, pokud ano, musí se znovu připájet; těsně po testování zkontrolujte, zda nedošlo ke zhoršení odporu nebo zda jsou součásti. Dochází k supernormálnímu jevu horké ruky, tento jev je způsoben jejím snížením výkonu, pokud k tomuto jevu dojde, součást by měla být vyměněna.
6) Zobrazená hodnota je nepřesná Tento jev je způsoben především poruchou odporu nebo kondenzátoru v měřicím obvodu a kondenzátor nebo odpor je nutné vyměnit. Zkontrolujte hodnotu odporu rezistoru v obvodu (včetně hodnoty odporu v tepelné odezvě), pokud se změní hodnota odporu nebo se změní hodnota tepelné odezvy, měl by být rezistor vyměněn; zkontrolujte odpor rezistoru ve smyčce referenčního napětí A/D převodníku Je hodnota, kondenzátor poškozen? Pokud je poškozen, vyměňte jej.
Princip metody opravy digitálního multimetru je "Hledání chyb by mělo být provedeno nejprve zvenčí před vnitřním, od snadného k obtížnému, rozbití na části a provedení klíčových průlomů." Metody lze zhruba rozdělit do následujících kategorií:
⒈ Metoda pozorování: Pomocí lidského zraku, sluchu, čichu a hmatu najít a najít místo poruchy. Vizuální kontrolou lze zjistit např. rozpojení, odpájení, zkrat, prasklou trubici pojistky, spálenou součástku, mechanické poškození, deformaci desky plošných spojů a nadzvednutí a porušení měděné fólie na ní; můžete se dotknout baterie. Pokud jde o nárůst teploty rezistorů, tranzistorů a integrovaných bloků, můžete se podívat na schéma zapojení, abyste zjistili důvod abnormálního nárůstu teploty podle principu obvodu. Kromě toho můžete také ručně zkontrolovat, zda nejsou uvolněné elektronické součástky, zda jsou piny integrovaného obvodu pevně zasunuty a zda není zaseknutý přepínač; můžete také slyšet a cítit, zda je slyšet abnormální zvuk, zápach atd.
⒉ Metoda napětí Změřte, zda je pracovní napětí každého klíčového bodu normální a zda lze rychle najít místo poruchy. Jako je měření pracovního napětí A/D převodníku, referenčního napětí atd.
⒊Zkratová metoda Podle výše uvedeného způsobu kontroly A/D převodníku se obecně používá zkratová metoda, která se používá spíše při opravách slabých a mikroelektrických přístrojů.
⒋Metoda otevřeného okruhu Odpojte podezřelou součást od celého obvodu stroje nebo jednotky. Pokud porucha zmizí, znamená to, že porucha je v rozpojeném obvodu. Tato metoda je vhodná především pro zkraty v obvodu.
⒌Metoda výměny Když byla porucha omezena na určité místo nebo několik komponent, lze ji měřit online nebo offline. V případě potřeby vyměňte za kvalitní komponenty. Pokud závada zmizí, jsou součásti rozbité.
⒍Metoda vstřikování signálu Metoda kontroly signálu může zlepšit přesnost posuzování závad. Například pomocí indukovaného napětí lidského těla jako rušivého signálu k pozorování změny obrazovky displeje hodinek, které mají být opraveny, se často používá ke kontrole, zda jsou vstupní obvod a zobrazovací část v dobrém stavu.
