Způsob a opatření měření proudu klešťovým měřičem

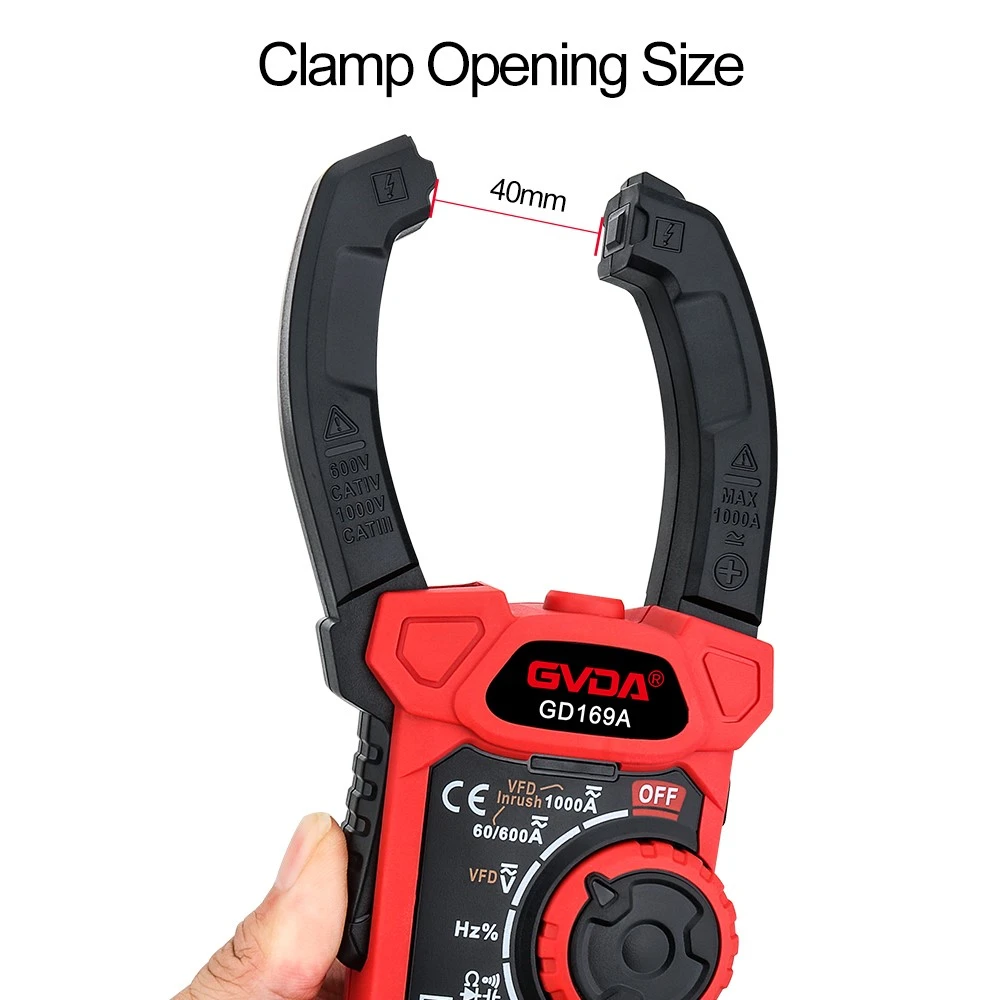

Klešťový měřič (klešťový měřič) je přístroj, který integruje proudový transformátor a ampérmetr a je důležitou větví digitálního multimetru; je to přenosný přístroj, který může přímo měřit střídavý proud obvodu bez odpojování obvodu. Klešťový měřič se v podstatě skládá z proudového transformátoru, klešťového klíče a usměrňovacího magnetoelektrického systému s nástrojem reakční síly.
Instrukce:
(1) Před měřením je nutné mechanické seřízení nuly
(2) Vyberte vhodný rozsah, nejprve vyberte velký rozsah a poté vyberte malý rozsah nebo si pro odhad prohlédněte hodnotu na typovém štítku.
(3) Když se k měření používá minimální měřicí rozsah a odečet není zřejmý, lze měřený drát několikrát navinout a počet závitů by měl vycházet z počtu závitů ve středu čelisti, pak čtení=indikovaná hodnota × rozsah / úplná odchylka × počet otočení
(4) Po dokončení měření by měl být převodový spínač nastaven na maximální rozsah.
(5) Při měření by měl být testovaný drát ve středu čelistí a čelisti by měly být těsně uzavřeny, aby se snížily chyby.
Opatření:
(1) Při použití vysokonapěťového klešťového měřiče je třeba věnovat pozornost úrovni napětí klešťového ampérmetru a je přísně zakázáno používat nízkonapěťový klešťový měřič k měření proudu vysokonapěťového obvodu. Při měření vysokonapěťovým klešťovým měřičem by jej měli obsluhovat dva lidé. Neslužební personál by měl při měření vyplnit i druhý pracovní lístek. Při měření by měli nosit izolační rukavice, stát na izolačních podložkách a nedotýkat se jiných zařízení, aby nedošlo ke zkratu nebo uzemnění.
(2) Při sledování časování hodinek je třeba věnovat zvláštní pozornost udržování bezpečné vzdálenosti mezi hlavou a živou částí. Vzdálenost mezi jakoukoli částí lidského těla a živým tělem by neměla být menší než celá délka klešťového měřiče.
(3) Při měření na vysokonapěťovém obvodu je zakázáno používat vodiče k propojení klešťového ampérmetru s jiným měřičem pro měření. Při měření proudu každé fáze vysokonapěťového kabelu by vzdálenost mezi konci kabelu měla být větší než 300 mm a izolace by měla být dobrá a měření lze provést pouze tehdy, když je to považováno za vhodné.
(4) Při měření proudu nízkonapěťových tavných pojistek nebo horizontálně uspořádaných nízkonapěťových přípojnic by měly být tavné pojistky nebo přípojnice každé fáze před měřením chráněny a izolovány izolačními materiály, aby se zabránilo zkratu mezi fázemi.
(5) Je přísně zakázáno měřit, když je jedna fáze kabelu uzemněna. Zabraňte propíchnutí a výbuchu osobní bezpečnosti kvůli nízké úrovni izolace hlavy kabelu.
(6) Po změření klešťového ampérmetru vytáhněte spínač do maximálního rozsahu, abyste předešli náhodnému nadproudu při příštím použití; a měl by být skladován v suché místnosti.
