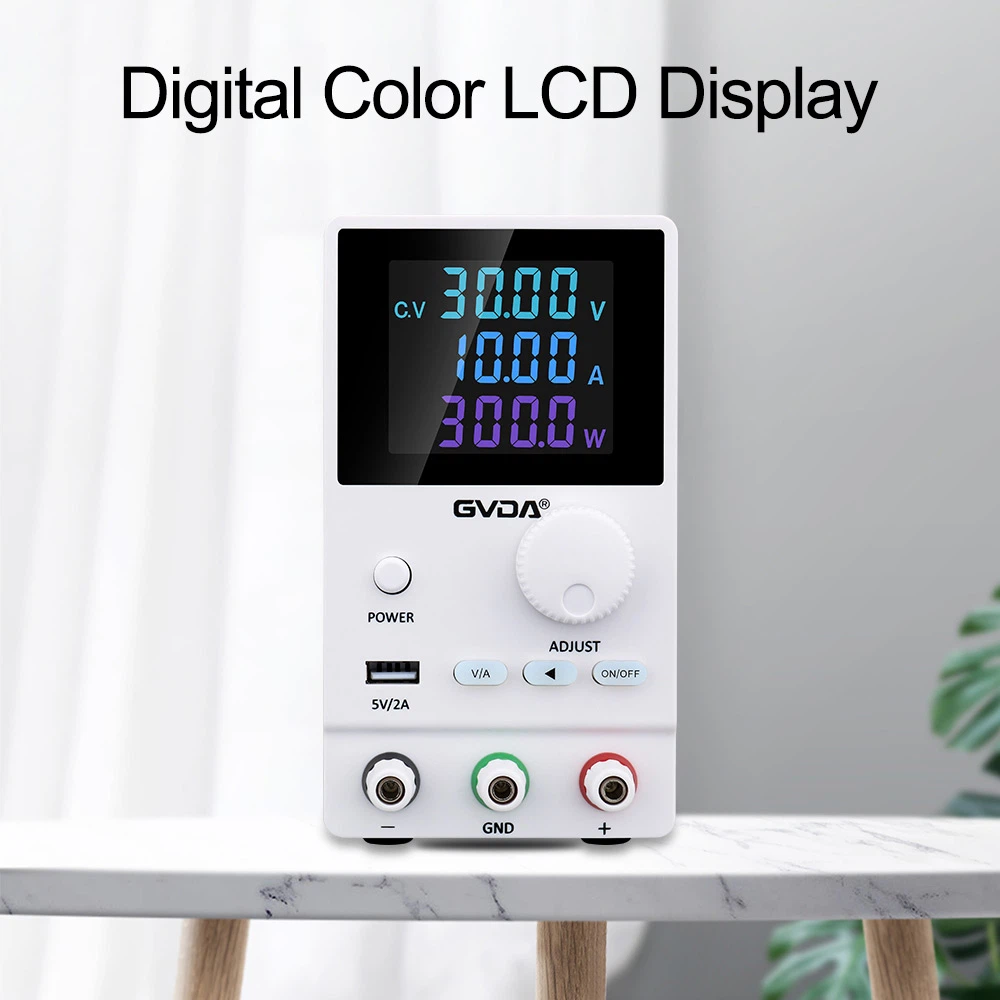

Hlavní zkušební metoda stejnosměrného regulovaného napájecího zdroje
1) Mělo by být měřeno v časovém intervalu 1,5 až 11,5 sekund po dokončení regulace zátěže.
2) Změřte, když je napětí zdroje umístěno na 198 voltů, 220 voltů a 242 voltů.
3) Metoda měření pro regulované napájení:
4) Metoda měření doby napájení konstantním proudem
5) Když se vliv zatížení a měření periody a náhodného offsetu vzájemně ovlivňují, měly by být měřeny odděleně.
6) Měřením vlivu zátěže je měření změny napěťového nebo proudového stabilního výstupu pouze v důsledku změny zátěže.
7) Měření periody a náhodného offsetu je měření nepravidelné fluktuační části (dříve známé jako zvlnění a šum) ve stabilním výstupu napětí nebo proudu. Frekvenční rozsah měření je: 10Hz~10MHz a během měření musí být použit jeden zemnící bod, aby se předešlo chybám měření.
Index kvality stejnosměrného regulovaného napájecího zdroje
1) Míra úpravy napětí SV. Míra úpravy napětí je důležitým indexem pro charakterizaci kvality stejnosměrného stabilizovaného napájecího zdroje, známého také jako koeficient regulace napětí nebo koeficient stability, který charakterizuje stupeň stability výstupního napětí VO stejnosměrného stabilizovaného napájecího zdroje, když vstupní napětí VI se mění, obvykle v Vyjádřeno jako procento relativní změny vstupního a výstupního napětí na jednotku výstupního napětí. Vzorec regulace napětí.
(2) Současná míra úpravy SI. Rychlost přizpůsobení proudu je hlavní vlastní index odrážející zatížitelnost stejnosměrného regulovaného napájecího zdroje, také známý jako koeficient stability proudu. Charakterizuje schopnost stejnosměrného stabilizovaného zdroje potlačit kolísání výstupního napětí způsobené změnou zatěžovacího proudu (výstupního proudu) při konstantním vstupním napětí. Za podmínek specifikované změny zatěžovacího proudu se obvykle vyjadřuje jako jednotkové výstupní napětí. Procento hodnoty změny výstupního napětí se používá k vyjádření rychlosti úpravy proudu stejnosměrného stabilizovaného napájecího zdroje. Současný vzorec regulace. .
(3) Poměr potlačení zvlnění SR. Poměr potlačení zvlnění odráží schopnost stejnosměrného stabilizovaného napájecího zdroje potlačit síťové napětí zaváděné vstupní svorkou. Když vstup a výstup stejnosměrného stabilizovaného napájecího zdroje zůstanou nezměněny, poměr potlačení zvlnění je často vyjádřen jako vstupní zvlnění Poměr mezi vrcholovou hodnotou napětí a vrcholovou hodnotou výstupního zvlnění napětí se obecně vyjadřuje v decibelech, ale někdy může být vyjádřeno také v procentech nebo přímo vyjádřeno poměrem těchto dvou.
(4) Teplotní stabilita K. Teplotní stabilita integrovaného stejnosměrného regulovaného zdroje je procentuální hodnota relativní změny výstupního napětí stejnosměrného regulovaného zdroje v rámci stanoveného maximálního variačního rozsahu provozní teploty Ti stejnosměrného regulovaného zdroje. napájení (Tmin Menší nebo rovno Ti Menší nebo rovno Tmax). Vzorec teplotní stability.
