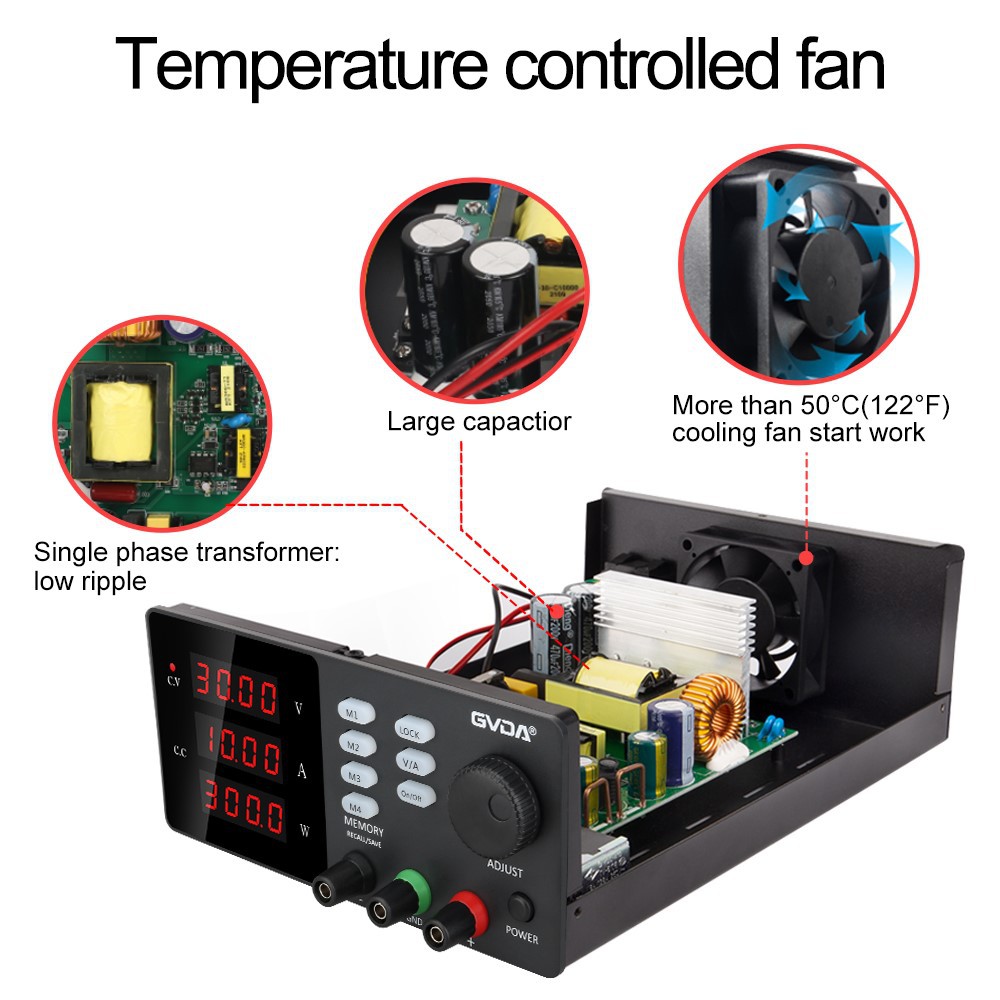

Spínaný napájecí zdroj - režim řízení zpětné vazby pWM
Obecně řečeno, hlavní obvod dopředného typu lze zjednodušit pomocí snižovacího chopperu znázorněného na obrázku 1, kde Ug představuje výstupní řídicí signál PWM řídicího obvodu. Podle výběru různých režimů řízení zpětné vazby PWM lze jako vzorkování použít vstupní napětí Uin, výstupní napětí Uout, proud spínacího zařízení (vedený z bodu b) a proud induktoru (vedený z bodu c nebo d) v obvodu. řídicí signály. Když je výstupní napětí Uout použito jako řídicí vzorkovací signál, je obvykle zpracováno obvodem znázorněným na obrázku 2, aby se získal napěťový signál Ue, který je pak zpracován nebo přímo odeslán do PWM regulátoru. Napěťový operační zesilovač (e/a) na obrázku 2 má tři funkce: ① Zesiluje a poskytuje zpětnou vazbu o rozdílu mezi výstupním napětím a daným napětím Uref pro zajištění stabilní přesnosti napětí v ustáleném stavu. Zesílení stejnosměrného zesílení tohoto operačního zesilovače je teoreticky nekonečné, ale ve skutečnosti se jedná o zesílení operačního zesilovače v otevřené smyčce Převeďte stejnosměrný napěťový signál pomocí širokopásmových spínacích šumových složek připojených k výstupní svorce hlavního obvodu spínače na relativně „čistý“ stejnosměrný zpětnovazební řídicí signál (Ue) s určitou amplitudou, který zachovává stejnosměrnou nízkofrekvenční složku a utlumuje střídavou vysokofrekvenční složku. Vzhledem k vysoké frekvenci a amplitudě šumu spínače, pokud útlum vysokofrekvenčního šumu spínače není dostatečný, bude zpětná vazba v ustáleném stavu nestabilní; Pokud je útlum hluku vysokofrekvenčního spínače příliš velký, dynamická odezva bude pomalá. I když je to v rozporu, základním principem návrhu operačních zesilovačů s chybou napětí je stále „vysoké nízkofrekvenční zesílení a nízké vysokofrekvenční zesílení“ Kalibrujte celý systém s uzavřenou smyčkou, abyste zajistili stabilní provoz.
Charakteristika spínaného zdroje PWM
1) Různé režimy řízení zpětné vazby PWM mají své výhody a nevýhody. Při návrhu spínaného zdroje by měl být zvolen vhodný režim PWM řízení podle konkrétní situace.
2) Výběr různých režimů řízení a metod PWM zpětné vazby musí být kombinován s ohledem na specifické požadavky na vstupní a výstupní napětí spínaného zdroje, topologii hlavního obvodu a výběr zařízení, úroveň vysokofrekvenčního šumu výstupního napětí a pracovní cyklus. variační rozsah.
3) Režim řízení PWM se vyvíjí a propojuje a lze jej za určitých podmínek vzájemně transformovat.
