Struktura a princip ampéru typu transformátoru

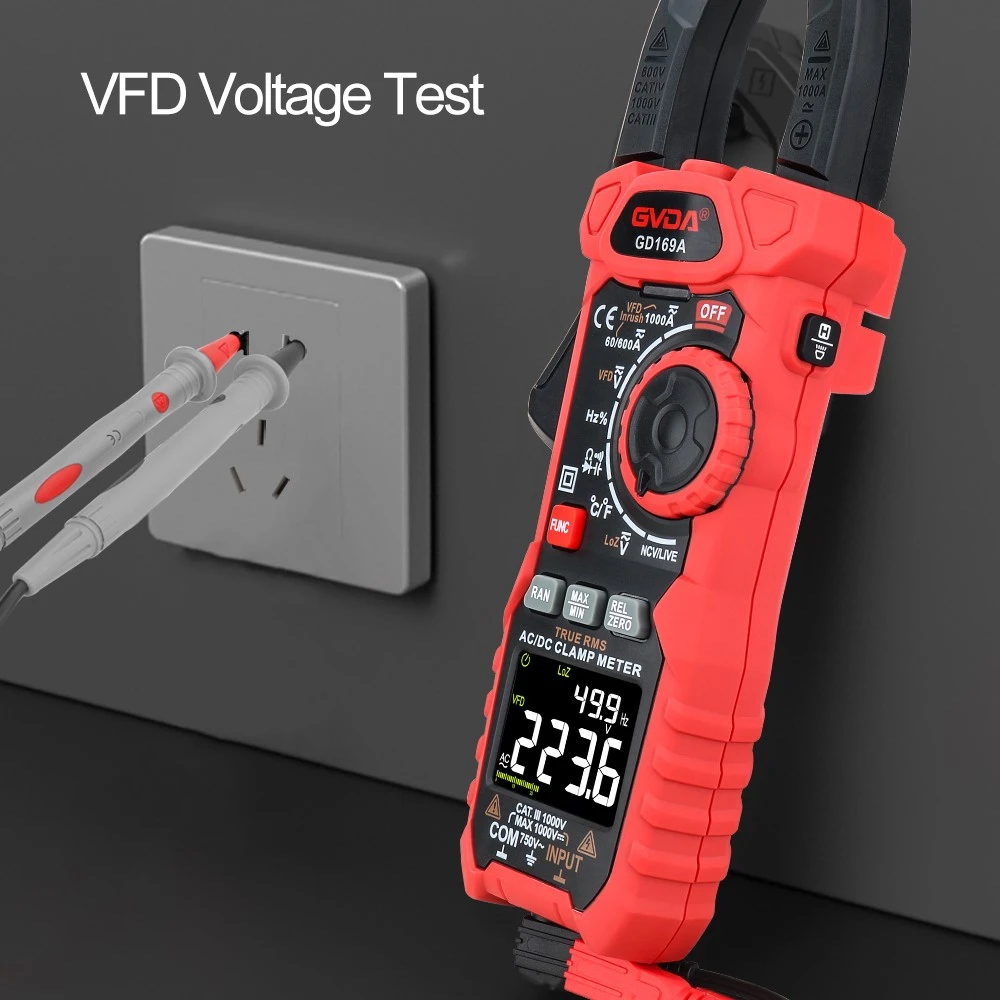

Měřič svorky je v podstatě složen z proudového transformátoru, upevňovacího klíče a rektifikačního nástroje pro reaktivní sílu magneto elektrického systému.
Pracovní princip měřiče typu svorky je stejný jako princip transformátoru. Primární cívka je drát, který prochází železným jádrem typu svorku, což odpovídá primární cívce 1- Turn Transformer, což je step-up transformátor. Sekundární cívka a ampérmetr použitý pro měření tvoří sekundární obvod. Když střídavý proud prochází drátem, je to tato cívka, která generuje střídavé magnetické pole, což způsobuje indukovaný proud v sekundárním obvodu. Poměr proudu k primárnímu proudu je nepřímo úměrný počtu zatáček v primárních a sekundárních cívkách. Ampall typu svorky se používá k měření vysokých proudů. Pokud proud není dostatečně velký, může být primární vodič prošel ampatem typu svorky zvýšením počtu zatáček a měřený proud lze rozdělit počtem zatáček.
Sekundární vinutí proudového transformátoru proudu typu se ampatem je navinuté kolem železa a připojeno k střídavému ammeru a jeho primárním vinutím je naměřený drát procházející středem transformátoru. Knoflík je ve skutečnosti spínač výběru rozsahu a funkcí klíče je otevřít a zavřít pohyblivou část jádra typu transformátoru přes typ, aby se upínal naměřený drát.
Při měření proudu stiskněte klíč, otevřete svorku a naměřeným proudovým drátem umístěte do středu typového proudového transformátoru. Když střídavý proud prochází měřeným drátem, magnetický tok střídavého proudu indukuje proud v sekundárním vinutí transformátoru. Tento proud prochází cívkou elektromagnetického ampéru, což způsobuje, že se ukazatel odkloní a označuje měřenou hodnotu proudu na stupnici vytáčení.
Po vložení testovaného drátu do okna pomocí tlačítka železa jádra je důležité zajistit, aby byly dvě strany svorky dobře zarovnány a nedovolily, aby byly uprostřed jiných objektů;
Malý rozsah měřiče svorky je 5A a chyba displeje bude při měření malých proudů větší. To lze měřit navíjením napájecího drátu kolem měřiče svorky pro několik zatáček a získané hodnoty je rozděleno počtem zatáček, aby se získal požadovaný výsledek.
