Princip a požadavky na zařízení pro zapnutí a vypnutí multimetru

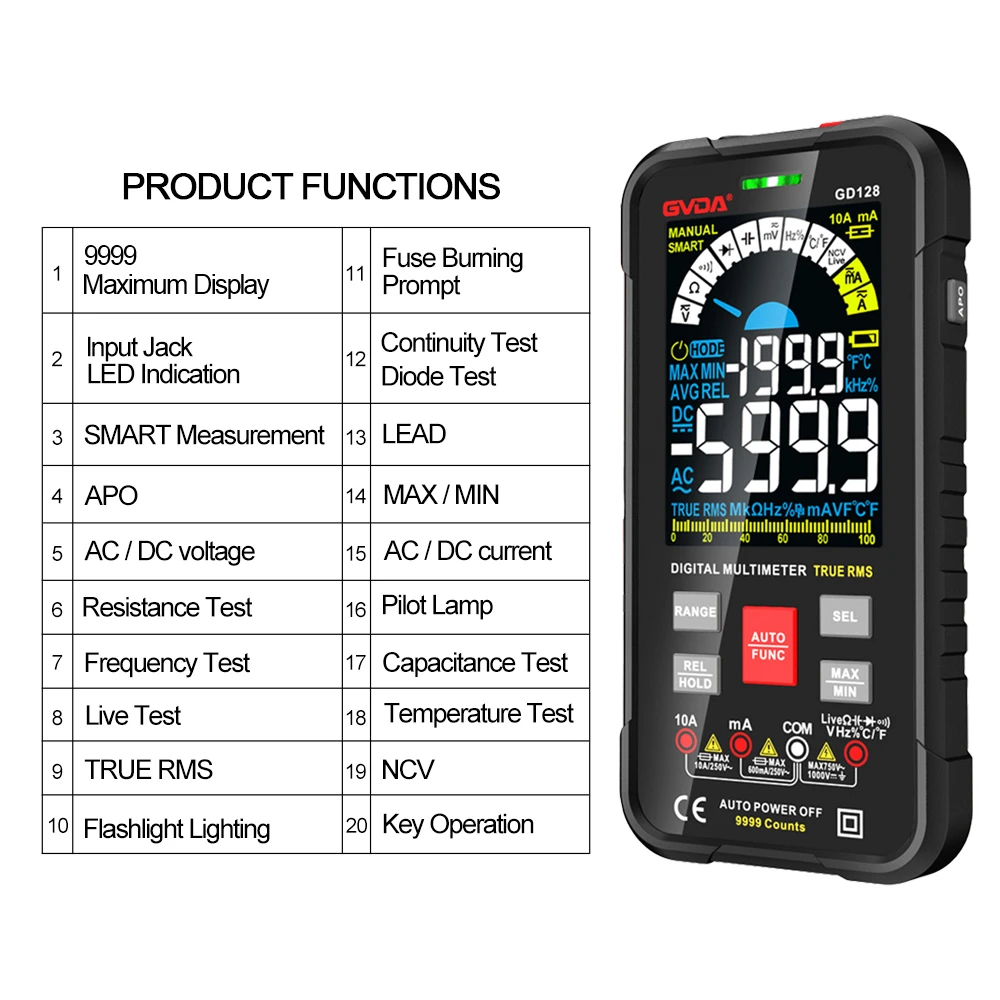

Téměř všechny multimetry nabízejí režim měření zapnuto-vypnuto, který se používá k určení, zda je linka zapnutá nebo vypnutá (zkrat). Obvykle se používá bzučák a LED světlo. Když je obvod propojen, aktivuje se buď bzučák nebo LED světlo. Zapnutí/vypnutí multimetru je označeno symbolem v červeném poli na obrázku.
Princip řazení zapnuto-vypnuto
Vnitřní obvod se aktivuje, když je multimetr nastaven do polohy zapnuto-vypnuto. Černý testovací vodič je připojen k zápornému pólu vnitřní baterie, kladný pól je připojen k odporu s nízkým odporem a druhý konec rezistoru je připojen k červenému testovacímu vodiči. Rezistor poskytuje spouštěcí signál do vnitřního obvodu cvrlikání. Napětí na spouštěcím rezistoru uvnitř měřiče je vysoké, pokud jsou oba testovací vodiče zkratovány dohromady nebo jejich odpor je nízký, což způsobí aktivaci pípnutí. Pokud je odpor mezi dvěma testovacími vodiči velký, pak se rozdělí napětí interní spouštěcí odpor zapojený do série je velmi malý a pípnutí nelze spustit.
Standardní převodovka zapnuto-vypnuto
Podle obecné definice je vodivost definována jako 80 ohmů nebo méně; jinak je to nevodivost. Jinými slovy, připojte červený a černý testovací vodič multimetru ke dvěma koncům vedení. Multimetr vydá zvuk a věří, že vedení je vodivé, pokud je odpor menší než 80 ohmů.
