Jak otestovat, zda je obvod zkratovaný nebo uzemněný pomocí multimetru
Jako nejběžnější a nejpraktičtější přístroj pro elektrikáře se multimetr snadno používá, ale pokud se dobře používá, dá se říci, že je nekonečně výkonný. Zde vám poskytnu malý úvod do použití multimetru a jak zkontrolovat, zda je vedení zkratované nebo uzemněné, doufám, že poskytnu inspiraci začátečníkům elektrikářů.

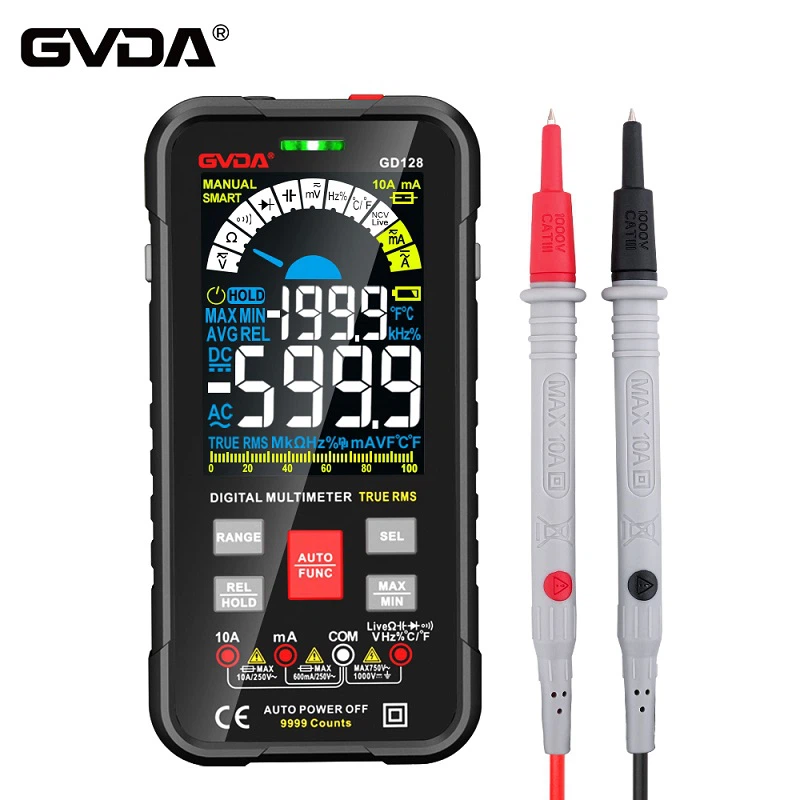

1. Účel multimetru
1. Použijte multimetr k detekci přerušení vodičů.
Protože je vnější vrstva drátu pokryta izolací, je obtížné vidět vnitřní bod přerušení. Je velmi problematické použít k jeho detekci tradiční multimetr. Musí být blokován elektřinou. Je to časově náročné a snadno poškodit drát. Nyní je digitální mnohem jednodušší, připojte jeden konec vodiče k fázovému vedení a druhý konec nechte ve vzduchu. Držte hrot černého testovacího vodiče jednou rukou a červený testovací vodič druhou rukou a nechte hrot pomalu pohybovat dozadu od jednoho konce fázového vodiče podél izolační vrstvy vodiče. Když se hodnota napětí na multimetru náhle zmenší (ekvivalent jedné desetině původní hodnoty), je to bod přerušení vodiče, který je 15 cm odsud.
Tímto způsobem lze problém vyřešit zničením pouze jednoho bodu drátu, není to velmi pohodlné? Tato metoda může také detekovat bod zlomu elektrické přikrývky.
2. Použijte multimetr k detekci zkratových poruch v obvodu.
Když jsou dráty v domácím okruhu poškozeny nebo obvod stárne a způsobí zkrat mezi živým vodičem a nulovým vodičem, je obecně obtížné určit, kde je bod zkratu. V tuto chvíli jej lze snadno nalézt odporovou metodou multimetru. Po zkratu vedení je třeba odpojit hlavní vypínač a odpojit všechny elektrické spotřebiče. Umístěte multimetr do polohy odporu a připojte dva testovací vodiče k živému vodiči a nulovému vodiči. Pokud je hodnota odporu nulová nebo velmi malá, lze usoudit, že došlo ke zkratu. Je nutné změřit hodnotu odporu mezi živým vodičem a nulovým vodičem segment po segmentu. V případě potřeby lze odříznout segment drátu, aby se určil bod zkratu.
2. Jak používat multimetr ke kontrole, zda není linka zkratovaná nebo uzemněná
Z výše uvedeného je vidět, že pro měření zkratu je velmi vhodné použít multimetr, ale měření uzemnění multimetrem není tak přesné. Ve skutečnosti je nejrozumnější použít šejkr. Následující text představí, jak používat multimetr ke kontrole, zda není obvod zkratovaný nebo uzemněný.
Nejprve vám řeknu o zkratu: Ve skutečnosti je tento problém sám o sobě problematický. Víme, že zkrat ve vedení se týká spojení mezi fázemi a fázemi a mezi fázemi a zemí mimo normální provoz energetického systému; takže uzemnění fázové linky Může být také považováno za druh zkratu. Pokud je nulové vedení uzemněno, bude generován svodový proud a ochrana proti úniku se vypne. Otázka předmětu proto není příliš rigorózní. Osobně chápu, že se chce zeptat, jak zjistit zkrat a netěsnost vedení.
1. Jak používat multimetr k detekci zkratu vedení
1) Nejprve vypněte napájení, nastavte funkční spínač multimetru do polohy bzučák a přiložte dvě pera multimetru na dvě testované svorky. Pokud dojde ke zkratu, ozve se bzučák a zobrazí se malá hodnota vodivostního napětí. V tomto okamžiku dochází ke zkratu mezi dvěma měřenými body.
2) Pomocí multimetru změřte izolaci vedení, abyste zjistili, zda není vedení zkratované. Například při měření jednofázové izolace, pokud je hodnota izolace nulová (kovové uzemnění) nebo velmi nízká (nekovové uzemnění), lze usoudit, že fázové vedení je uzemněno. Pokud není uzemněno, izolační hodnota je vysoká. Poté změřte mezifázovou izolaci. Pokud je mezifázová izolace nulová, znamená to, že došlo ke zkratu mezi dvěma fázovými vedeními.
3) Abyste zajistili, že linka nebude napájena, použijte odporové ozubené kolo (měřidlo ukazatele je umístěno v ozubeném kole RX10 a digitální měřicí přístroj má ozubené kolo zapnuto-vypnuto, které bude chvíli vyvoláno), a dotkněte se dvoumetru. se přilepí na dva body (nebo dvě čáry), které mají být měřeny, a ukazatel se nepohybuje. Je to otevřený obvod a je to zkrat, pokud je vržen na plný rozsah; číslo otevřeného obvodu na digitálním měřiči se nemění a není slyšet žádný zvuk a zkrat zavolá, nebo je číslo nula.
4) Oddělte žíly vodičů na obou koncích vodiče, aniž byste se navzájem dotýkali, poté umístěte multimetr do výše uvedené polohy a nasaďte testovací vodiče na konce vodičů dvou různých barev. Pokud je naměřená hodnota 0,5M Pokud je naměřená hodnota vyšší než 0,5 megaohmu, pak je izolace vedení nekvalifikovaná a dochází k úniku. Najděte všechny spoje a odbočné krabice v řadě za otevřeným obvodem, zda není izolace spojů provedena dobře, a poté zkontrolujte multimetrem u každého spoje a odbočné krabice měřením odporu. Důvodem je, že při zkratu se na okamžik vytvoří velký proud a automaticky se vypne jistič a vedení nebude moc hořet. Obecně lze místo zkratu určit měřením odporu na spojce nebo rozvodné skříni.
2. Jak zjistit zkrat nebo uzemnění
Stále ale odpovídám na otázku podle toho, jak zjistit zkrat nebo uzemnění rozvodu nožového spínače pod ochranou bez jističe a svodového jističe; (ve skutečnosti, pokud dojde ke zkratu na rozvodu nožového spínače; následky: Buď je však spálený drát nebo spálený nožový spínač; na otázku stále odpovídám podle principu detekce).
(1) Vypněte hlavní vypínač na začátku napájecího vedení, odpojte všechny zátěžové spínače na vedení, včetně zásuvné zátěže zasunuté do zásuvky, a použijte multimetrový odpor × 100 k měření dvou vývodů na výstupní konec vypínače. Hodnota odporu, pokud je hodnota odporu multimetru naměřena jako velmi malá (to znamená, že se ukazatel vychýlí téměř doprava), dokazuje to, že mezi fázovým vedením a nulovým vodičem došlo ke zkratu, jinak není zkrat. Je to také stejná detekční metoda pro měření, zda došlo ke zkratu mezi fázovým vedením a ochranným zemním (nulovým) vedením a nulovým vedením k ochrannému zemnímu (nulovému) vedení.
(2) Pokud nedojde ke zkratu mezi fázovým vedením a nulovým vedením, fázovým vedením k ochrannému zemnímu (nulovému) vedení a neutrálním vedením k ochrannému zemnímu (nulovému) vedení, můžete zjistit, zda existuje uzemňovací jev mezi fázovým vedením a nulovým vedením.
Detekce uzemnění Pokud máte po ruce klešťový měřič, je nejlepší použít k detekci zemního proudu klešťový měřič. Metoda detekce je: nejprve odpojte síťový vypínač, vytáhněte nulový vodič rozvodu napájení ze zásuvky vypínače (a označte jej), poté vypínač zavřete a pomocí klešťového měřiče změřte, zda je v uzemňovacím proudu fázová linka (svorka Nejprve nastavte měřidlo na 100A převod, pokud nelze změřit proud, pak pomalu navolte na menší proudový převod) Pokud zemní proud stále není detekován; pak lze uzemnění fázového vodiče vyloučit. Po detekci fázového vodiče vypněte spínač napájení, abyste odstranili fázový vodič, připojte nulový vodič k výstupnímu kontaktu fázového vodiče spínače napájení, zavřete spínač napájení a pomocí výše uvedeného klešťového měřiče změřte fázový vodič k detekci neutrální vodič.
