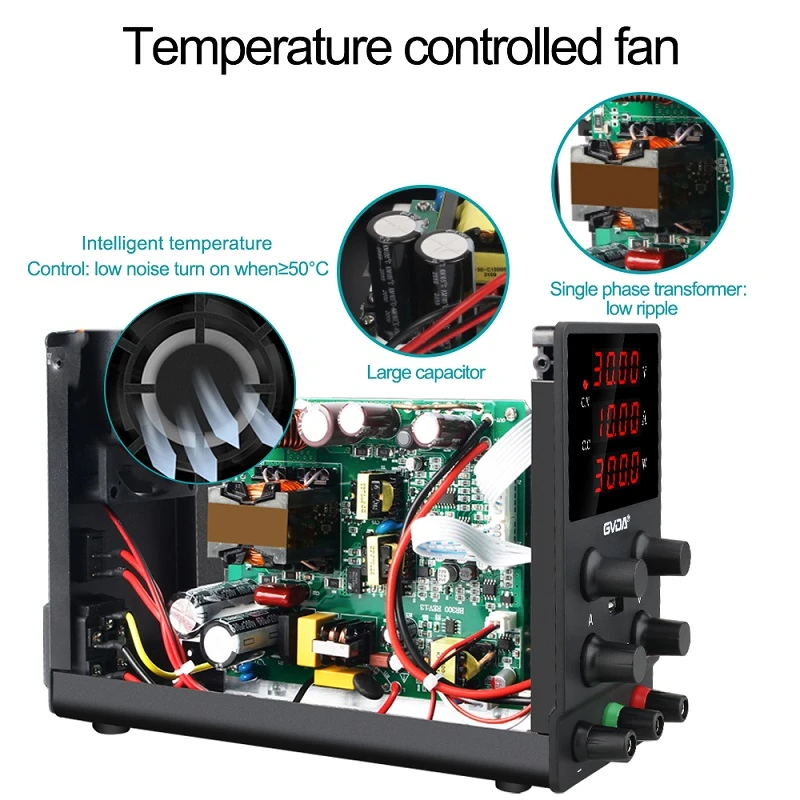

Jak stejnosměrný zdroj ovládá režim CC/CV?
Většina laboratoří používá stejnosměrný zdroj jako zdroj konstantního napětí nebo konstantního proudu. Pamatujte, že napájecí zdroj je systém zpětné vazby, který lze použít k nastavení určitých parametrů. Výkonová regulační smyčka může regulovat napětí za podmínek konstantního napětí. Za podmínek konstantního proudu může regulační smyčka výkonu regulovat proud.
Pokud tedy používáte zdroj CV/CC, znamená to, že zdroj bude pracovat v režimu CV a upravovat konstantní napětí podle programovatelného nastavení napětí, dokud zátěž neodebere dostatečný proud k dosažení aktuálního nastavení, toto programovatelné nastavení proudu obvykle nazývaný proudový limit. Jakmile přiváděný proud dosáhne aktuálního nastavení, zdroj se přepne z režimu CV do režimu CC. V režimu CC napájecí zdroj upravuje konstantní proud podle programovatelné hodnoty proudu, a protože to již není parametr, který se má upravovat, napětí začne klesat. Naopak, pokud napájecí zdroj reguluje konstantní proud v režimu CC, bude takto fungovat, dokud napětí na zátěži nedosáhne nastavené hodnoty. Napájecí zdroj pak přepne režim z režimu CC do režimu CV. V režimu CV zdroj obnoví regulaci, jak je popsáno výše.
Následující otázky jsou častější a jsou vysvětleny následovně:
1. Kde je přepínač CV nebo CC na napájecím zdroji?
Odpověď zní: něco takového neexistuje. Protože režim výkonu je určen odporem zátěže. Když je odpor vysoký nebo je obvod otevřený, proud protékající napájecím zdrojem je velmi nízký nebo napájecím zdrojem neprotéká žádný proud a napájecí zdroj je v režimu CV. Podobně, pokud je odpor nebo zkrat malý, bude napájecím zdrojem protékat velké množství proudu a napájecí zdroj bude v režimu CC (obrázek 1).
Obrázek 1: Výstupní charakteristika stejnosměrného zdroje ukazuje hodnotu zátěžového odporu (RLOAD) měniče v režimu CV nebo CC
2. Co je prioritní režim?
Představujeme následující koncept: prioritní režim. Kromě režimů CV a CC může mít napájecí zdroj také režim priority napětí a režim priority proudu. Režim priority řídí vlastnosti napájecího zdroje. V režimu priority napětí má řídicí smyčka napájecího napětí prioritu. Většina napájecích zdrojů dostupných na dnešním trhu má pouze funkci priority napětí a nemůže poskytnout režim priority proudu. Ve skutečnosti je tato situace velmi častá. Většina inženýrů si ani neuvědomuje, že existují další prioritní režimy. Chtějí jen, aby jejich zdroj CV/DC měl režim priority napětí.
