Clamp Meter – metoda pro rychlé posouzení a odstraňování problémů s automatickou regulační smyčkou
4-20signál mA je mízou průmyslové výroby, protože jako krev řídicího systému ovlivňuje přesné fungování řídicího zařízení. Ale drsná výrobní prostředí – vysoká vlhkost, teplo, mohou způsobit selhání kabeláže, počítačů, zakončení zařízení nebo připojení. Pro techniky přístrojové techniky a automatizace tedy existuje trvalá výzva: udržet smyčky přístrojů a I/O v provozu se špičkovou účinností a přitom vynaložit co nejméně času a nákladů.
"V závodě, jako je tento, kde je výroba vším a my běžíme 24 hodin denně, má uzavření ventilu nebo odstavení části zařízení hluboký dopad na proces a na závod." Technik závodu řekl: "Pokud k diagnostice závady na vedení použiji multimetr, musíte odpojit vedení a zastavit proces, což způsobí uzavření ventilu a přestane fungovat čerpadlo. To může způsobit řadu problémů. Nejlepší způsob měření je zajistit normální provoz.“
Proto je přenosný kalibrátor signálu, který dokáže nepřetržitě měřit 4-20signály v mA, výstupní signály v mA a současně poskytovat 24V napájení, velkou pomocí pro operátory v první linii.
Podívejme se stručně na proces diagnostiky smyčky a klíčové uzly a také na nejjednodušší řešení.
První známka problému s regulační smyčkou často přichází od operátora: "Myslím, že ventil je rozbitý" nebo "Tato smyčka nereaguje tak, jak by měla." V každém případě je to znamení pro technika, že je potřeba řešení problémů.
Krok 1, změřte signál 4-20 mA

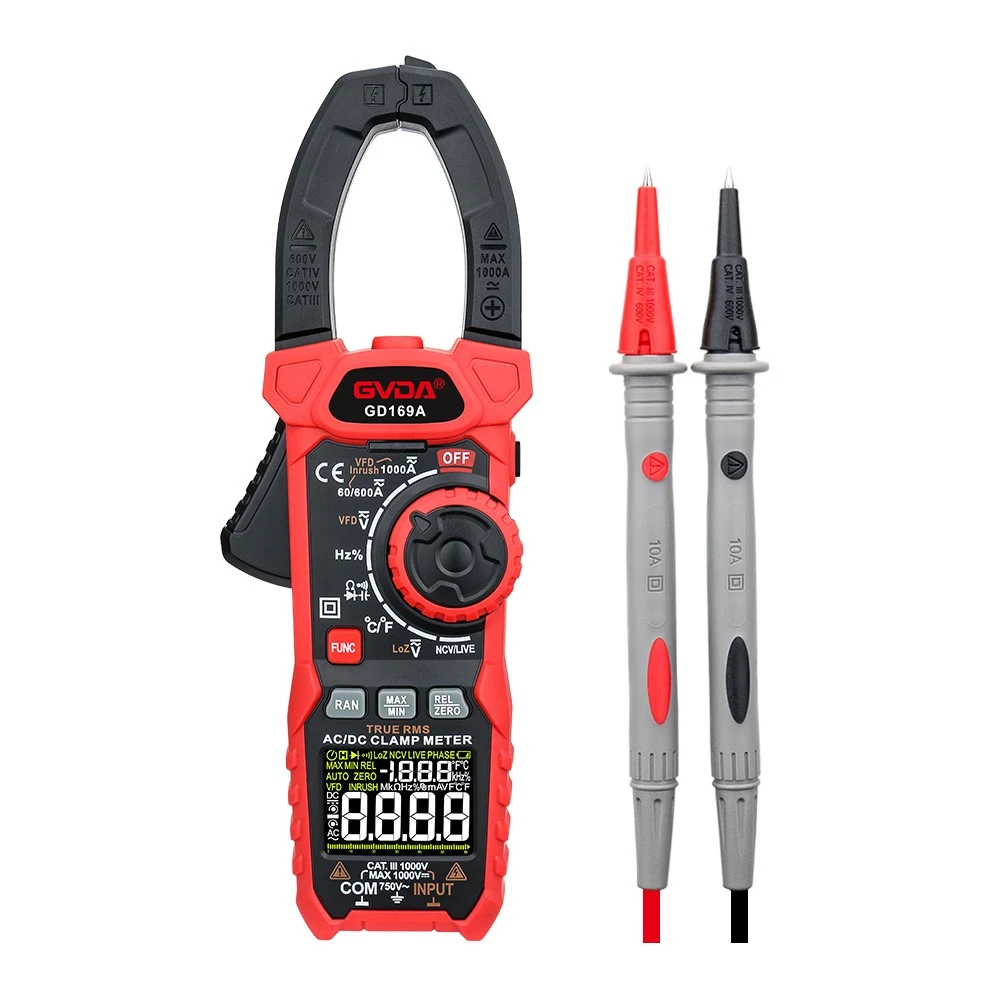

Nejprve si ověřte, zda není problém s linkou. Nejjednodušší způsob je použít klešťový měřič mA, jako je Fluke 773, k ověření hodnoty proudu smyčky bez odpojení vedení.
Pokud měření proudu smyčky není podle očekávání, existují tři možné příčiny:
Přerušený/odpojený/zkratovaný vodič, poškozené napájení smyčky nebo porucha přístroje.
Krok dva, Odstraňte problémy s napájením smyčky
Pokud jsou vodiče v pořádku, zkontrolujte napájení smyčky pomocí klešťového měřiče 773. Pokud zdroj nemá žádný výstup, použijte k výměně zdroje napájení 24V smyčkového napájení měřiče; pokud náhrada vrátí normální smyčku, zdroj problému je zřejmý.
Krok tři: Identifikujte problémy s vysílačem
Pokud je kabeláž a napájení ověřeno, dalším krokem je kontrola převodníku.
Pokud máte smyčkový kalibrátor, procesní kalibrátor nebo multifunkční klešťový měřič, použijte jeho mA režim místo vysílače. Pokud smyčka funguje podle očekávání, je problém ve vysílači, pokud stále nefunguje, je problém jinde.
Čtvrtý krok, test ovladače
Máte-li podezření na akční člen (polohovač ventilů atd.), použijte výstupní/analogový režim mA Fluke 773 k přivedení signálu a sledujte reakci místní indikace.
