Lze netěsnost klimatizace měřit klešťovým měřičem?
Lze netěsnost klimatizace měřit klešťovým měřičem?
I. Pozadí

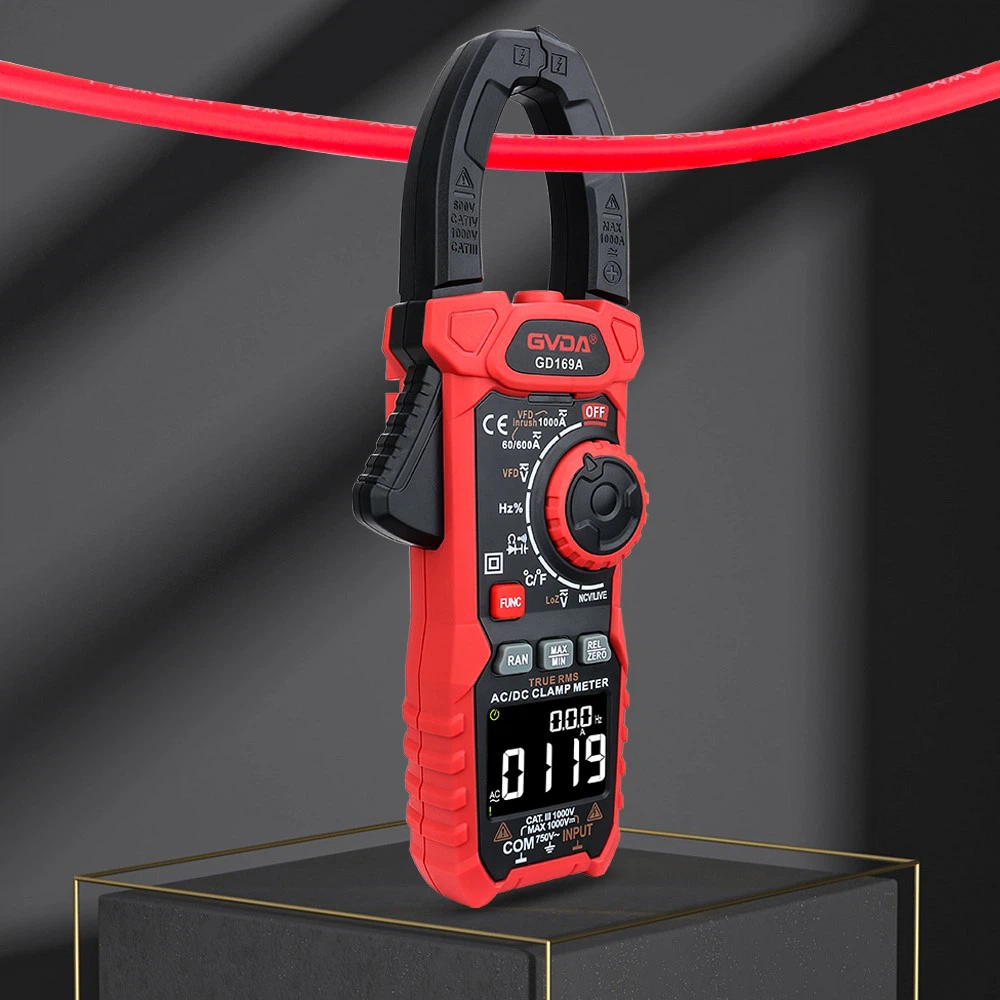

Při instalaci a údržbě klimatizací se klešťový měřič často používá k měření proudu, což je pohodlné a rychlé použití. Při měření proudu pomocí klešťového měřiče stačí pouze nastavit převod na vhodný rozsah a poté upnout čáru měřeného proudu. Následující obrázek je příkladem měření proudu živého vodiče. Můžete tedy změřit svodový proud klešťovým měřičem?
Za druhé, jak používat klešťový měřič k měření svodového proudu?
Při měření sevřete vedení požární nuly přímo kleštěmi. Pokud je naměřená hodnota nula, ve vedení nedochází k žádnému úniku. Pokud naměřená hodnota není nulová, dochází k úniku v obvodu.
Za třetí, jaký princip se používá?
Základem měření proudu klešťovým měřičem je princip vzájemné tlumivky. Když nedochází k žádnému úniku, klešťový měřič současně upne nulovou čáru a oba proudy mají stejnou velikost a opačný směr, takže magnetická pole, která generují, mají také stejnou velikost a opačný směr. magnetická pole se zcela vyruší, takže v železném jádru klešťového měřiče není žádné magnetické pole a nebude generován žádný indukční signál. Když dojde k úniku ve vedení, klešťový měřič stále upíná nulovou čáru ve stejnou dobu, ale v tomto okamžiku není proud živého vedení roven proudu nulového vedení, ale větší než proud nulového vedení, takže magnetický proud pole generované proudem pod proudem je silnější než pole generované proudem nulového vedení a dvě magnetická pole nelze zcela vyrovnat. Když dojde k úniku, v železném jádru bude magnetické pole, takže může být generován indukční signál a poté je tento indukční signál převeden na hodnotu.
Za třetí, je to použitelné na únik klimatizace?
1. Když se klimatizace používají v domácnostech uživatelů, jsou v zásadě vybaveny chrániči proti úniku. Svodový proud svodových chráničů je 30 mA, a když dojde k úniku, v podstatě vypnou jako první.
2, v napájecím prostředí bez ochrany proti úniku, pokud je únik relativně malý, odhaduje se, že je také obtížné měřit. Přesnost měření klešťového ampérmetru je mezi 1-2 %. Vezmeme-li jako příklad provozní proud 10 A, je chyba 200 mA.
