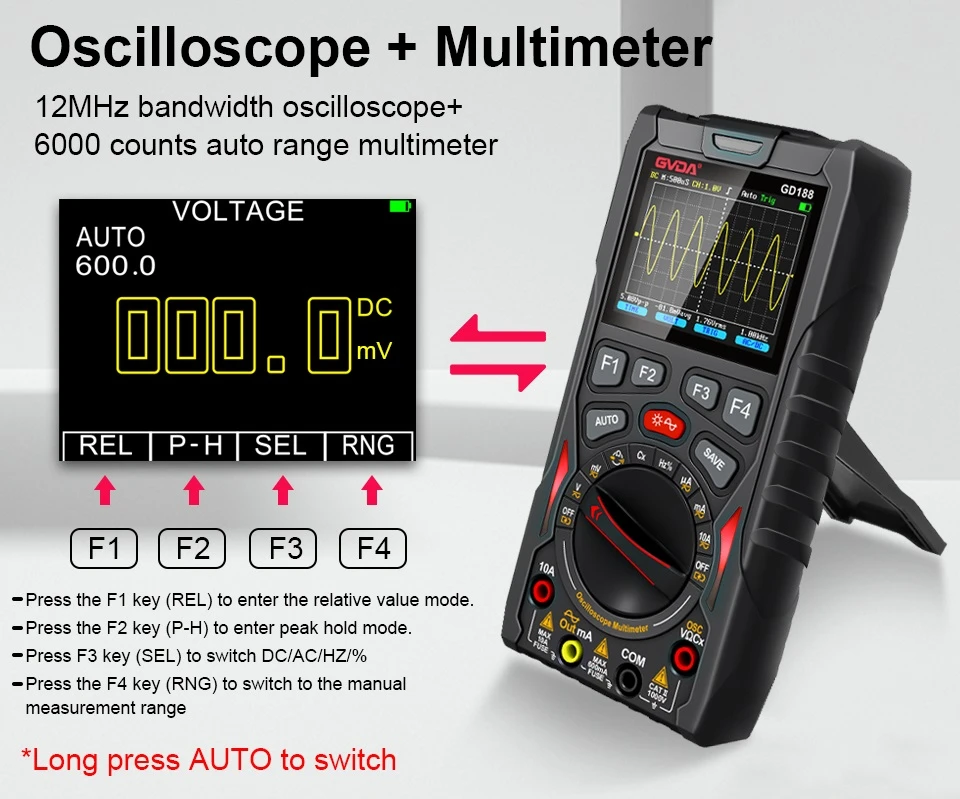

Typy a funkce osciloskopů
Osciloskopy lze rozdělit do dvou hlavních kategorií: analogové osciloskopy a digitální osciloskopy.
Analogové osciloskopy zobrazují měřený signál spojitým způsobem....
U digitálních osciloskopů bude nejprve měřený signál vzorkován a kvantován, do úložiště binárního signálu a poté z paměťového zařízení odstraněna diskrétní hodnota signálu, pomocí algoritmu bude diskrétní měřený signál ve formě souvislého zobrazení na obrazovce. .
Úloha nastavení spouště osciloskopu
Pokud není spoušť správně nastavena, zobrazená křivka se bude jevit jako nestabilní. Takzvaná nestabilita průběhu se vztahuje k tomu, že se průběh pohybu vlevo a vpravo nemůže zastavit na obrazovce, nebo, existuje více průběhů propletených dohromady, nelze průběh jasně zobrazit.
Nastavení spouštění je obtížný a k chybám náchylný bod provozu osciloskopu, klíčem ke spouštění části nastavení je správná volba zdroje signálu spouštění.
Principy výběru zdroje spouštění
Při testování jednoho kanálu musí být zdroj spouštění stejný jako kanál, kde se nachází testovaný signál, například při testování kanálu Y CH1 musí být zdrojem spouštění CH1, jinak bude průběh nestabilní.
Když jsou testovány dva signály stejné frekvence, jako zdroj spouštění by měl být vybrán ten nejsilnější.
Pro dva signály s celočíselným vícenásobným frekvenčním vztahem by měl být jako zdroj spouštěcího signálu vybrán ten s nižší frekvencí.
Dva signály, které nemají celočíselný vícefrekvenční vztah, nemohou být stabilně zobrazeny současně, pokud nejsou uloženy.
Role kalibračního signálu
Osciloskop poskytuje kalibrační signál s frekvencí 1KHz a napětím 3V:
① Lze jej použít ke kontrole, zda je měření samotného osciloskopu přesné.
② Lze jej použít ke kontrole, zda je vstupní sonda neporušená.
③ Při použití srovnávací metody k měření jiných signálů se jako referenční signál používá standard.
