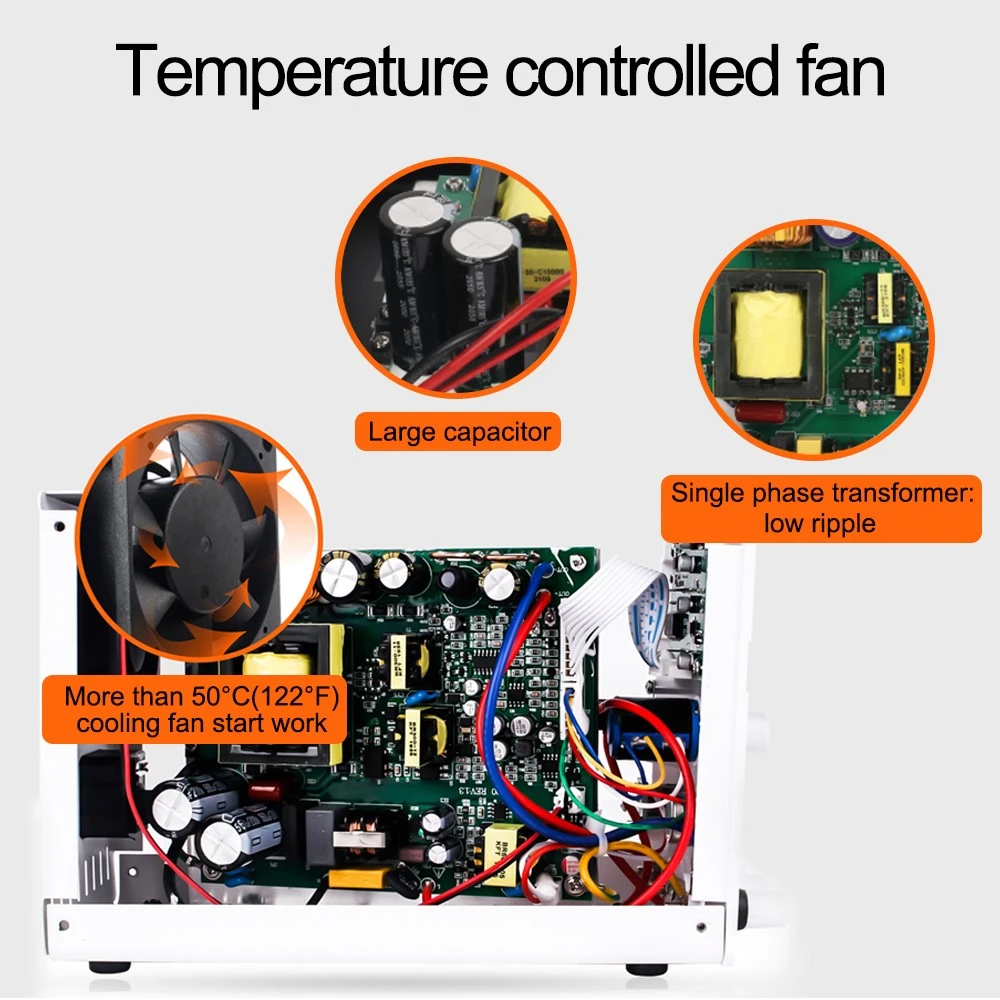

Spínaný napájecí zdroj Technologie EMI Přenosový kanál
Technologie potlačení EMI pro spínané napájení
(1) Snižte dv/dt a di/dt (snižte jejich vrchol a zpomalte jejich sklon)
(2) Přiměřená aplikace varistorů ke snížení rázového napětí
(3) Tlumící síť potlačuje překmit
(4) Použití diod s charakteristikami měkkého zotavení pro snížení vysokofrekvenčního EMI
(5) Činná korekce účiníku a další techniky korekce harmonických
(6) Použití dobře navrženého filtru elektrického vedení
(7) Přiměřená léčba uzemněním
(8) Účinná opatření stínění
(9) Rozumný design PCB
Spínaný zdroj Zdroj rušení technologie EMI
(1) Trubka spínače napájení
Síťový vypínač funguje ve stavu rychlého cyklování zapnuto vypnuto, přičemž dv/dt i di/dt se rychle mění. Vypínač tedy není pouze hlavním zdrojem rušení vazby elektrického pole, ale také hlavním zdrojem rušení vazby magnetického pole.
(2) Zdroj EMI vysokofrekvenčních transformátorů se odráží hlavně v rychlé cyklické transformaci di/dt odpovídající svodové indukčnosti, díky čemuž jsou vysokofrekvenční transformátory důležitým zdrojem rušení pro vazbu magnetického pole.
(3) Usměrňovací dioda
Zdroj EMI usměrňovacích diod se projevuje hlavně v charakteristikách zpětného zotavení. Přerušovaný bod zpětného zotavovacího proudu bude generovat vysokou dv/dt indukčnosti (indukčnost vedení, rozptylová indukčnost atd.), což má za následek silné elektromagnetické rušení.
(4) pCB
Přesněji řečeno, pCB je spojovací kanál výše uvedeného zdroje rušení a kvalita pCB přímo odpovídá účinnosti potlačení výše uvedeného zdroje EMI.
Řízení svodové indukčnosti u vysokofrekvenčních transformátorů
Svodová indukčnost vysokofrekvenčních transformátorů je jedním z důležitých důvodů pro generování špičkového napětí při vypnutí výkonových spínačů. Proto se řízení svodové indukčnosti stalo primárním problémem pro řešení EMI způsobeného vysokofrekvenčními transformátory.
snížit
Dva vstupní body pro svodovou indukčnost malých vysokofrekvenčních transformátorů: elektrický návrh a návrh procesu!
(1) Vyberte vhodné magnetické jádro pro snížení svodové indukčnosti. Svodová indukčnost je úměrná druhé mocnině původních okrajových závitů a zmenšení závitů výrazně sníží únikovou indukčnost.
(2) Snižte izolační vrstvu mezi vinutími. Nyní existuje izolační vrstva zvaná „zlatý film“ o tloušťce 20-100 um a pulzním průrazným napětím několik tisíc voltů.
(3) Zvyšte stupeň vazby mezi vinutími a snižte svodovou indukčnost.
