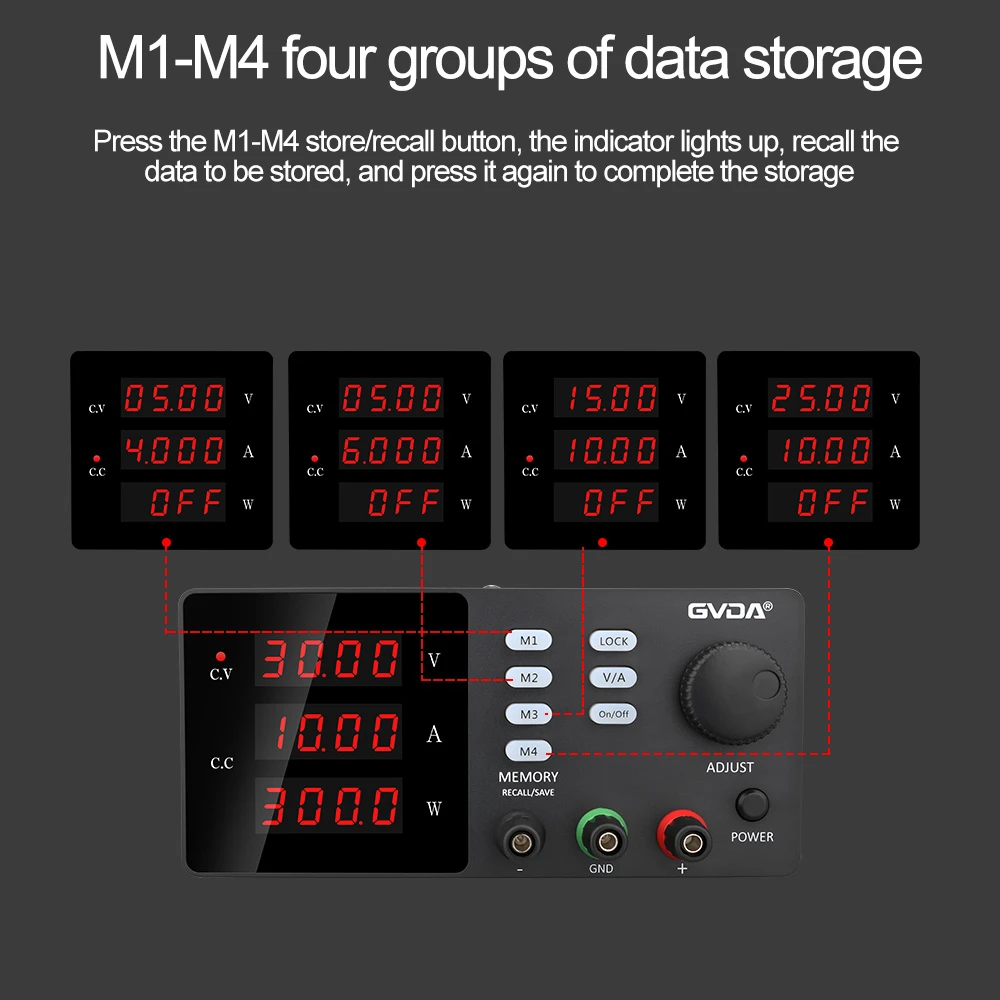

Kroky pro měření zvlnění stejnosměrného napájecího zdroje
1. Připravte si měřicí přístroje
Vyberte vhodné měřicí přístroje, jako jsou osciloskopy, AC milivoltmetry atd., a zkalibrujte je podle parametrů a požadavků testovaného zdroje.
2. Připojte měřicí přístroje
Připojte měřicí přístroj k testovanému napájecímu zdroji a dejte pozor, abyste neovlivnili normální provoz napájecího zdroje. Sonda osciloskopu by měla být připojena k výstupní svorce napájení a vstupní svorka AC milivoltmetru by měla být připojena k výstupní svorce napájení.
3. Nastavte parametry měření
Podle parametrů a požadavků testovaného zdroje nastavte parametry měřicího přístroje, jako je časová reference a vertikální zvětšení osciloskopu.
4. Pozorujte a zaznamenávejte zvlnění
Zapněte napájení, sledujte průběh napětí na osciloskopu a zaznamenejte špičkovou hodnotu (Vpp) nebo efektivní hodnotu (RMS) zvlnění. Pokud je použit AC milivoltmetr, lze přímo odečítat efektivní hodnotu zvlnění.
5. Analyzujte charakteristiky zvlnění
Na základě výsledků měření analyzujte frekvenci, amplitudu a další charakteristiky zvlnění a určete zdroj a faktory ovlivňující zvlnění.
6. Optimalizujte návrh napájecího zdroje
Na základě výsledků měření a analýzy optimalizujte návrh napájecího zdroje, jako je úprava filtračního obvodu, zlepšení spínací frekvence atd., abyste snížili zvlnění.
Opatření pro měření zvlnění ve stejnosměrném napájecím zdroji
Prostředí měření
Prostředí měření by mělo být stabilní, aby se zabránilo okolním faktorům, jako je teplota a vlhkost, které ovlivňují výsledky měření.
Kalibrace měřicích přístrojů
Měřicí přístroje by měly být pravidelně kalibrovány, aby byla zajištěna přesnost výsledků měření.
Uzemnění měřicích přístrojů
Uzemnění měřicích přístrojů by mělo být dobré, aby se zabránilo špatnému uzemnění ovlivňujícímu výsledky měření.
Vstupní impedance měřicích přístrojů
Vstupní impedance měřicího přístroje by měla být dostatečně velká, aby nedošlo k ovlivnění testovaného obvodu.
měřit čas
Doba měření by měla být dostatečně dlouhá, aby byla zajištěna stabilita a spolehlivost výsledků měření.
Výběr metod měření
Vyberte vhodné metody měření na základě parametrů a požadavků testovaného zdroje, jako jsou osciloskopy, AC milivoltmetry atd.
