Úvod do principu, činnosti a použití klešťových ampérmetrů

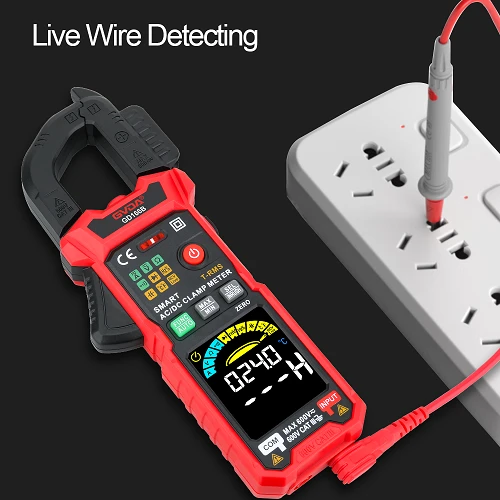

Důležitou součástí ampérmetru klešťového typu je klešťový snímač se železným jádrem, který otevře a sevře ukončený vodič stisknutím spouště; Může projít ústím svorky, aniž by ji odřízl. Procházející drátem se železným jádrem se stává primární cívkou proudového transformátoru, kde se proud indukuje v sekundární cívce proudem. Ampérmetr připojený k sekundární cívce tedy může na LCD indikovat proud testovaného obvodu. Klešťový ampérmetr řady ETCR automaticky řadí převodové stupně a snadno se ovládá. Princip a funkce klešťového ampérmetru
Použití klešťového ampérmetru:
1. Vyberte požadavky na úroveň, rozsah a rozlišení klešťového ampérmetru na základě stavu testovaného obvodu. Zkontrolujte, zda je železné jádro čelisti neporušené, zda na něm není rez a zda je otevírání a zavírání čelisti citlivé
2. Před použitím se seznamte s návodem a pracujte podle požadavků
3. Během testování na místě lze přímo testovat jedno jednofázové vedení (měření proudu ve vedení); Může sevřít hlavní a nulové vedení (svodový proud vedení); Tři drátové linky vyžadují jedinou detekci. Měřením
Dokáže rozlišit absorpční proud, svodový proud a zemnící proud a určit, zda není motor přetížen
4. Napětí testovaného obvodu by nemělo překročit hodnotu uvedenou na klešťovém ampérmetru, jinak může dojít k nehodě s uzemněním nebo k úrazu elektrickým proudem. Proud testovaného obvodu nesmí překročit limit ampérmetru. Pokud je proudová hodnota testovaného obvodu příliš velká, je třeba vyměnit velký počet klešťových měřičů rozsahu.
Tipy pro použití klešťového ampérmetru: Při testování malých proudů nejprve naviňte vodiče testovaného obvodu o několik závitů a poté upněte ampérmetr pro testování. Získaná data jsou odečet klešťového měřidla dělený počtem cívek omotaných kolem drátu. Takto jsou naměřené hodnoty přesnější
