Jak používat metalografický mikroskop:
Přehled metalografických mikroskopických zkoušek
Metalografická analýza je jednou z hlavních metod studia vnitřní struktury a defektů kovů a jejich slitin. Zaujímá velmi významné postavení v oblasti výzkumu kovových materiálů. Metoda použití metalografického mikroskopu ke zvětšení 100 až 1500krát na speciálně připravených vzorcích pro studium struktury kovů a slitin se nazývá metalografická mikroanalýza. Je to nejzákladnější experimentální technika pro studium mikrostruktury kovových materiálů. Mikroskopická analýza může studovat vztah mezi strukturou kovů a slitin a jejich chemickým složením; může určit mikrostrukturu různých slitinových materiálů po různém zpracování a tepelném zpracování; dokáže určit kvalitu kovových materiálů, jako jsou různé nekovové vměstky --Množství a distribuce oxidů, sulfidů atd. ve struktuře a velikost kovových zrn atd.
V moderní metalografické mikroskopické analýze jsou hlavními používanými přístroji optické mikroskopy a elektronové mikroskopy. Zde je pouze obecný úvod k běžně používaným optickým metalografickým mikroskopům.
Účel experimentu: Pochopit strukturu a použití běžných metalografických mikroskopů; naučit se používat metalografické mikroskopy pro mikrostrukturní analýzu.
Struktura a funkce metalografických mikroskopů

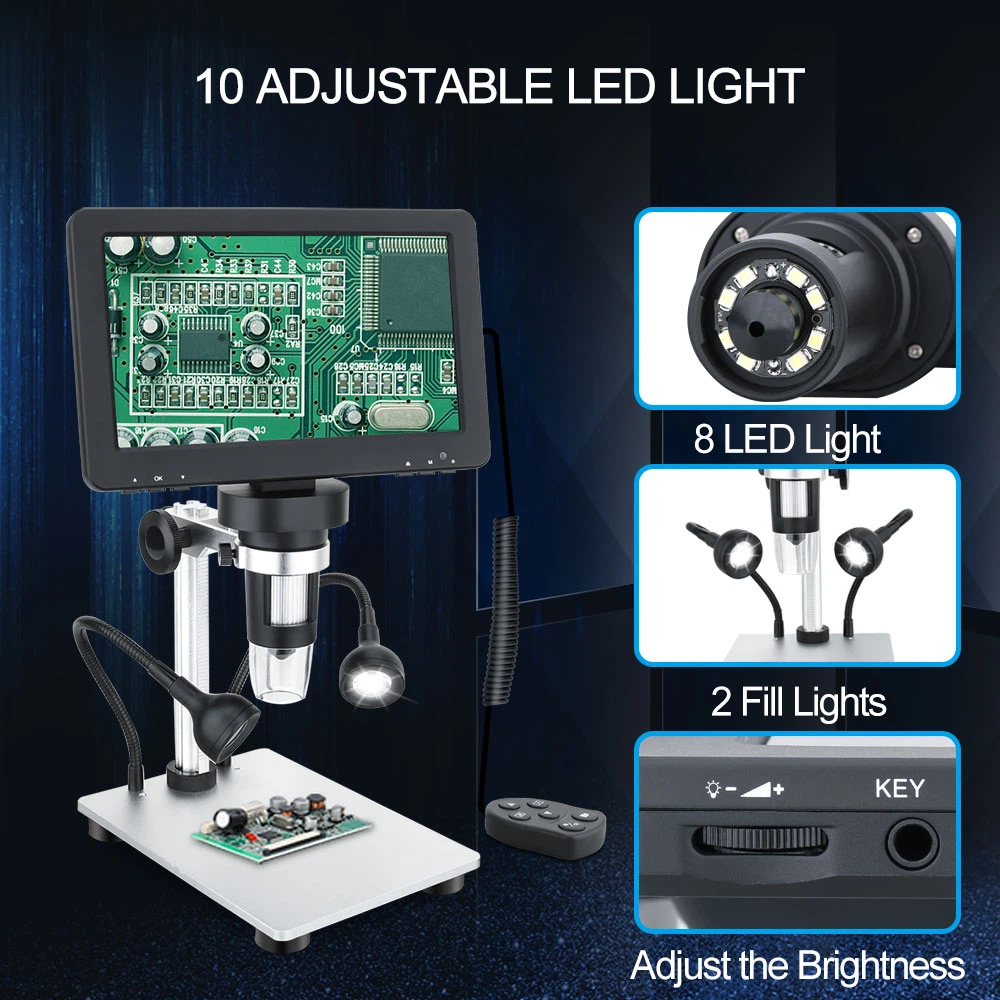

Existuje mnoho typů a modelů metalografických mikroskopů, nejběžnější jsou stolní, vertikální a horizontální. Metalurgické mikroskopy se obvykle skládají ze tří hlavních částí: optické soustavy, osvětlovací soustavy a mechanické soustavy. Některé mikroskopy jsou vybaveny i fotografickým zařízením. Nyní si vezměte 4x metalografický mikroskop jako příklad pro ilustraci.
Systém osvětlení: V patici je jako zdroj světla nízkonapěťová (6~8v, 15v) žárovka, která je napájena transformátorem pro snížení napětí. Jas světla se mění úpravou sekundárního napětí (6~8V). Bodové světlo, aperturní clona a reflektor jsou všechny instalovány na kruhové základně, zatímco polní clona a další kondenzor jsou instalovány na držáku. Tvoří osvětlovací systém mikroskopu, takže povrch preparátu může být plně a rovnoměrně osvětlen. .
Zaostřovací zařízení mikroskopu: Na obou stranách mikroskopu jsou ruční kolečka pro hrubé a jemné zaostřování, obě na stejném místě. Při otáčení ručního kola 6 pro hrubé nastavení se zakřivené rameno podpírající stolek pohybuje nahoru a dolů. Na jedné straně ručního kola pro hrubé nastavení je brzdné zařízení pro fixaci polohy stolku po správném zaostření. Jemně dolaďte ruční kolečko 5, aby se mikroskop pohyboval pomalu po dráze. Na pravém kolečku jsou vyryty dělicí mřížky a každá mřížka představuje mírný pohyb 0,002 mm nahoru a dolů držákem čočky objektivu. Na převodovce na stejné straně jako číselník jsou vyryty dvě bílé čáry, které označují rozsah zdvihu mikropohybů. Když dosáhne krajní polohy, mikroruční kolečko se automaticky omezí. V tomto okamžiku nemůže pokračovat v otáčení, ale mělo by se obrátit. použít.
Jeviště: slouží k umístění metalografických vzorků. Mezi stolkem a podnosem pod ním jsou vodicí lišty. Ruční zatlačení může způsobit, že se stolek pohybuje napříč v určitém rozsahu v horizontální rovině, aby se změnila pozorovací poloha preparátu.
Aperturní clona a polní clona: Aperturní clona je instalována na držáku osvětlovacího reflektoru. Úpravou aperturní clony lze ovládat tloušťku dopadajícího světelného paprsku, aby byl zajištěn čistý obraz objektu. Polní clona je umístěna pod držákem čočky objektivu. Jeho funkcí je ovládat zorné pole tak, aby zorné pole v okuláru bylo jasné bez stínů. Na rovném kroužku jsou také dva seřizovací šrouby pro nastavení středu membrány.
Konvertor objektivu: Konvertor je kulového tvaru a jsou na něm tři šrouby, pomocí kterých lze instalovat čočky objektivů s různým zvětšením. Otáčení konvertoru umožňuje každé čočce objektivu vstoupit do optické dráhy. Při použití s různými okuláry lze získat různá zvětšení.
Tubus okuláru: Tubus okuláru je instalován v 45-stupňovém sklonu na polokulové základně s hranolem. Okulár lze také otočit o 90 stupňů vodorovně, aby byl koordinován s kamerovým zařízením pro metalografickou fotografii.
Metalografický mikroskop je přesný optický přístroj, který vyžaduje pečlivé používání. Než začnete pracovat s mikroskopem, musíte se nejprve seznámit s jeho konstrukčními charakteristikami a vzájemnými polohami a funkcemi jednotlivých hlavních součástí a poté pracovat podle postupů používání mikroskopu.
