Funkční vlastnosti a kroky kalibrace pH metru
Kroky kalibrace PH metru
Vložte kompozitní elektrodu do objímky měřicí elektrody;
Otočte knoflíkem přepínače do polohy PH;
Stiskněte tlačítko "Teplota" pro vstup do stavu nastavení teploty roztoku přístroje. Stisknutím tlačítek "▲" nebo "▼" na tlačítku "Teplota" upravte hodnotu zobrazené teploty na vzestup nebo pokles, takže přístroj zobrazí aktuální hodnotu teploty roztoku. Poté stiskněte tlačítko "Potvrdit" pro potvrzení teploty roztoku a návrat do stavu měření pH.
Elektrodu vyčištěnou destilovanou vodou a vysušenou filtračním papírem vložte pomocí pH metru do standardního roztoku o pH 6,86. Poté, co se hodnota stabilizuje, stiskněte tlačítko "polohování" (v tomto okamžiku kontrolka pH pomalu bliká, což znamená, že přístroj je ve stavu polohovací kalibrace). Upravte zobrazenou hodnotu pH nahoru nebo dolů stisknutím "▲" nebo "▼" na "polohovacím" tlačítku tak, aby údaj na displeji přístroje odpovídal hodnotě pH tlumivého roztoku při dané teplotě. Poté stiskněte tlačítko „potvrdit“ (například když má smíšený fosfát 10 stupňů, pH =6.92).
Otočte knoflíkem nastavení sklonu ve směru hodinových ručiček až na doraz do polohy 100 %; Upravte polohovací knoflík tak, aby byl údaj na displeji přístroje konzistentní s hodnotou pH tlumivého roztoku, když teplota klesne (například při použití smíšené kyseliny fosforečné k nastavení teploty na 100 °C), PH=6.92)
Vložte elektrodu vyčištěnou destilovanou vodou a vysušenou filtračním papírem do standardního roztoku s pH =4.00 (nebo pH =9.18). Poté, co se naměřená hodnota ustálí, stiskněte tlačítko „Slope“ a upravte zobrazenou hodnotu pH tak, aby stoupala nebo klesala stisknutím „▲“ nebo „▼“ na tlačítku „Slope“ tak, aby naměřená hodnota odpovídala hodnotě pH roztoku v daném okamžiku. Poté stiskněte tlačítko „Potvrdit“ a přístroj přejde do stavu měření pH. Kontrolka pH přestane blikat a přístroj dokončí kalibraci. Měření lze provést až po dokončení kalibrace.

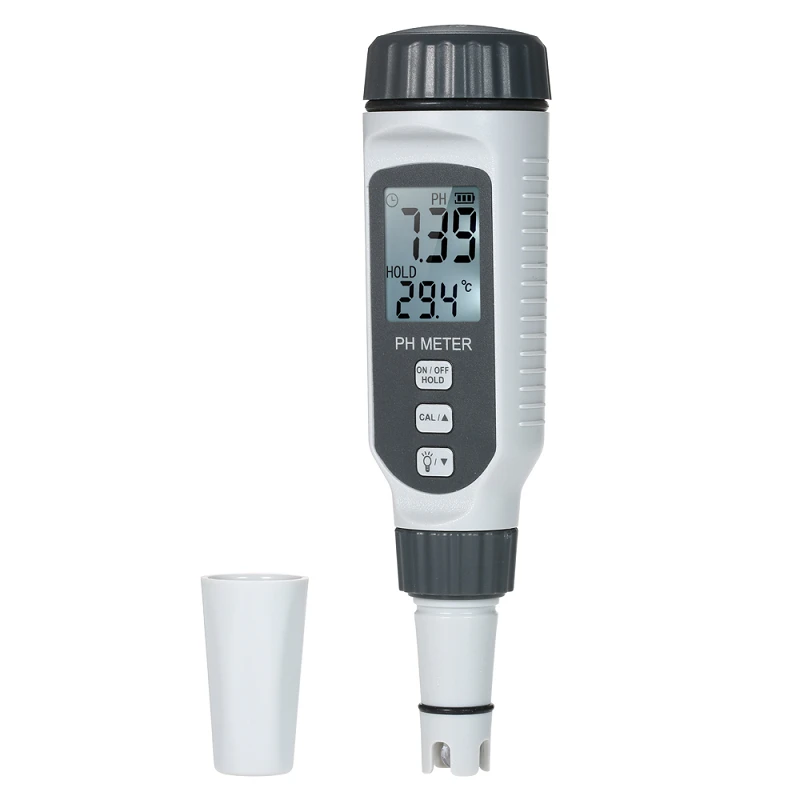

Struktura PH metru
1. Referenční elektroda;
2. Skleněná elektroda, jejíž potenciál závisí na pH okolního roztoku;
3. Proudový měřič, který dokáže měřit malé potenciální rozdíly v obvodech s vysokým odporem.
Následují samostatná vysvětlení hlavních funkcí každé součásti:
1. Základní funkcí referenční elektrody je udržování konstantního potenciálu jako kontrola pro měření různých potenciálů odchylek. Stříbrná elektroda z oxidu stříbrného je v současnosti běžně používanou referenční elektrodou v pH.
2. Funkcí skleněné elektrody je stanovit potenciálový rozdíl, který reaguje na změny aktivity vodíkových iontů měřeného roztoku. Umístěním pH citlivé elektrody a referenční elektrody do stejného roztoku vznikne primární článek, jehož potenciál je algebraickým součtem potenciálů skleněné elektrody a referenční elektrody. E-baterie=E-reference+E-sklo. Pokud je teplota konstantní, mění se potenciál této baterie s pH měřeného roztoku. Nicméně měření potenciálu generovaného baterií v pH metru je obtížné, protože jeho elektromotorická síla je velmi malá a impedance obvodu je velmi velká, v rozmezí 1-100M Ω. Proto musí být signál dostatečně zesílen, aby poháněl běžný milivoltmetr nebo miliampérmetr.
3. Funkce ampérmetru je několikrát zesílit potenciál primární baterie a zesílený signál je zobrazován prostřednictvím ampérmetru. Stupeň vychýlení ručičky ampérmetru udává sílu signálu, který tlačí. Pro praktické použití je na číselníku pH ampérmetru vyryta odpovídající hodnota pH; Digitální pH metr přímo zobrazuje hodnotu pH v číslech.
