Vysvětlení způsobu a opatření pro měření proudu klešťovým měřičem

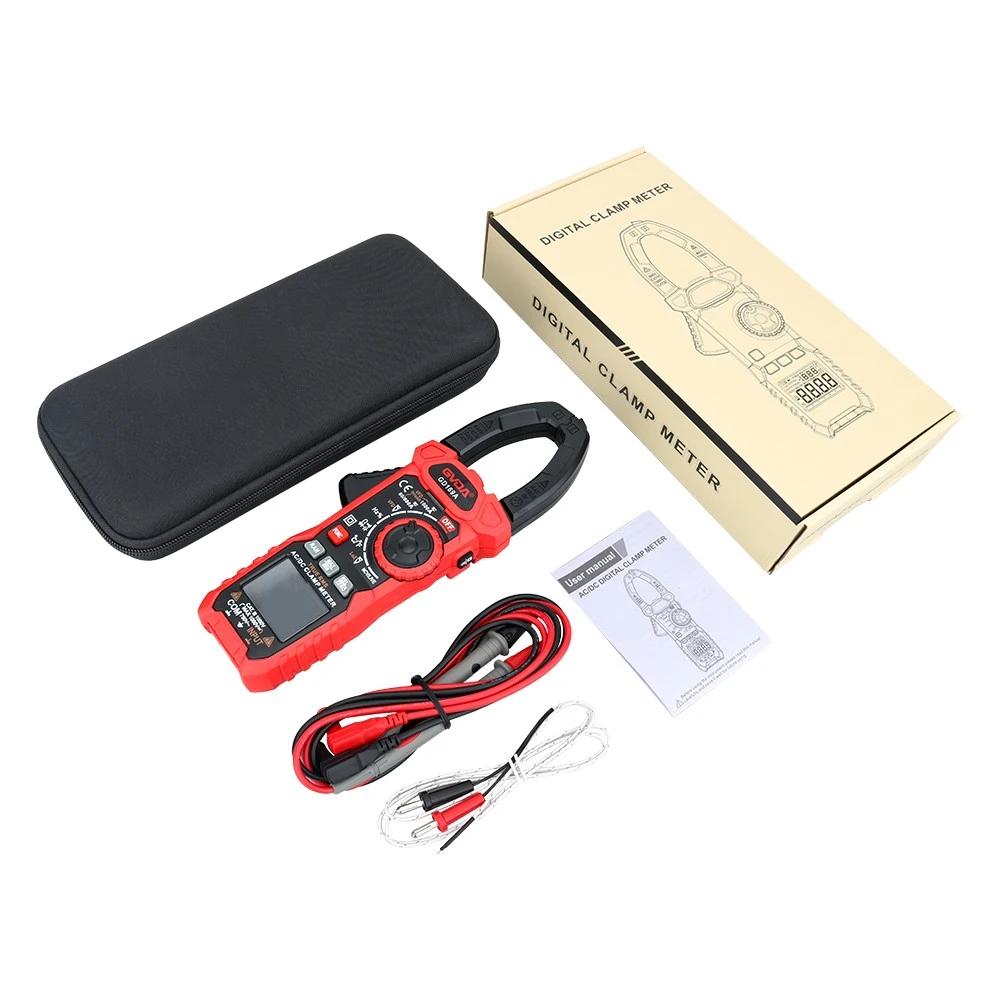

Klešťový měřič je přístroj, který kombinuje proudové transformátory a ampérmetry a je důležitým odvětvím digitálního multimetru; Jedná se o přenosný přístroj, který může přímo měřit střídavý proud obvodu bez odpojování obvodu. Klešťový měřič se v podstatě skládá z proudového transformátoru, upínacího klíče a usměrňovače magnetoelektrického systému reaktivní síly.
způsob použití:
(1) Před měřením je vyžadováno mechanické nulování
(2) Vyberte vhodný rozsah, nejprve vyberte velký rozsah, poté vyberte malý rozsah nebo odhadněte hodnotu na typovém štítku.
(3) Při použití měření minimálního dosahu a údaj ještě není jasný, lze měřený drát otočit o několik otáček. Počet závitů by měl vycházet z počtu závitů ve středu svorky a z =indikované hodnoty x rozsah/úplná odchylka x počet otáček
(4) Po dokončení měření přepněte převodník do maximálního rozsahu.
(5) Při měření by měl být měřený vodič umístěn ve středu svorky a svorka by měla být pevně uzavřena, aby se snížily chyby.
záležitosti vyžadující pozornost:
(1) Při použití vysokonapěťového klešťového měřiče je třeba věnovat pozornost úrovni napětí klešťového ampérmetru. Je přísně zakázáno používat nízkonapěťový klešťový měřič k měření proudu vysokonapěťového obvodu. Při použití vysokonapěťového klešťového měřiče k měření by jej měli obsluhovat dva lidé. Pracovníci, kteří nejsou ve službě, by také měli vyplnit druhý typ pracovního povolení. Při měření by měli nosit izolované rukavice, stát na izolovaných podložkách a nedotýkat se jiných zařízení, aby nedošlo ke zkratu nebo uzemnění.
(2) Při sledování časování hodinek je třeba věnovat zvláštní pozornost dodržování bezpečné vzdálenosti mezi hlavou a nabíjenou částí. Vzdálenost mezi jakoukoli částí lidského těla a nabitou částí by neměla být menší než celá délka upínacích hodinek.
(3) Při měření na vysokonapěťovém obvodu je zakázáno spojovat vodiče z klešťového ampérmetru s jiným měřičem pro měření. Při měření proudu každé fáze vysokonapěťových kabelů by měla být vzdálenost mezi hlavami kabelů alespoň 300 mm a izolace by měla být dobrá. Lze jej provést pouze tehdy, když je to považováno za vhodné pro měření.
(4) Při měření proudu nízkonapěťových tavných pojistek nebo horizontálně uspořádaných nízkonapěťových přípojnic by měla být každá fáze tavné pojistky nebo přípojnice před měřením chráněna a izolována izolačními materiály, aby se zabránilo zkratům mezi fázemi.
(5) Je přísně zakázáno měřit, když je jedna fáze kabelu uzemněna. Aby se zabránilo zemnímu zhroucení a výbuchu způsobenému nízkou úrovní izolace kabelových hlav, což může ohrozit bezpečnost osob.
(6) Po dokončení měření klešťového ampérmetru otočte přepínač do maximálního rozsahu, abyste předešli nadproudu při příštím použití; A měl by být skladován uvnitř na suchém místě.
