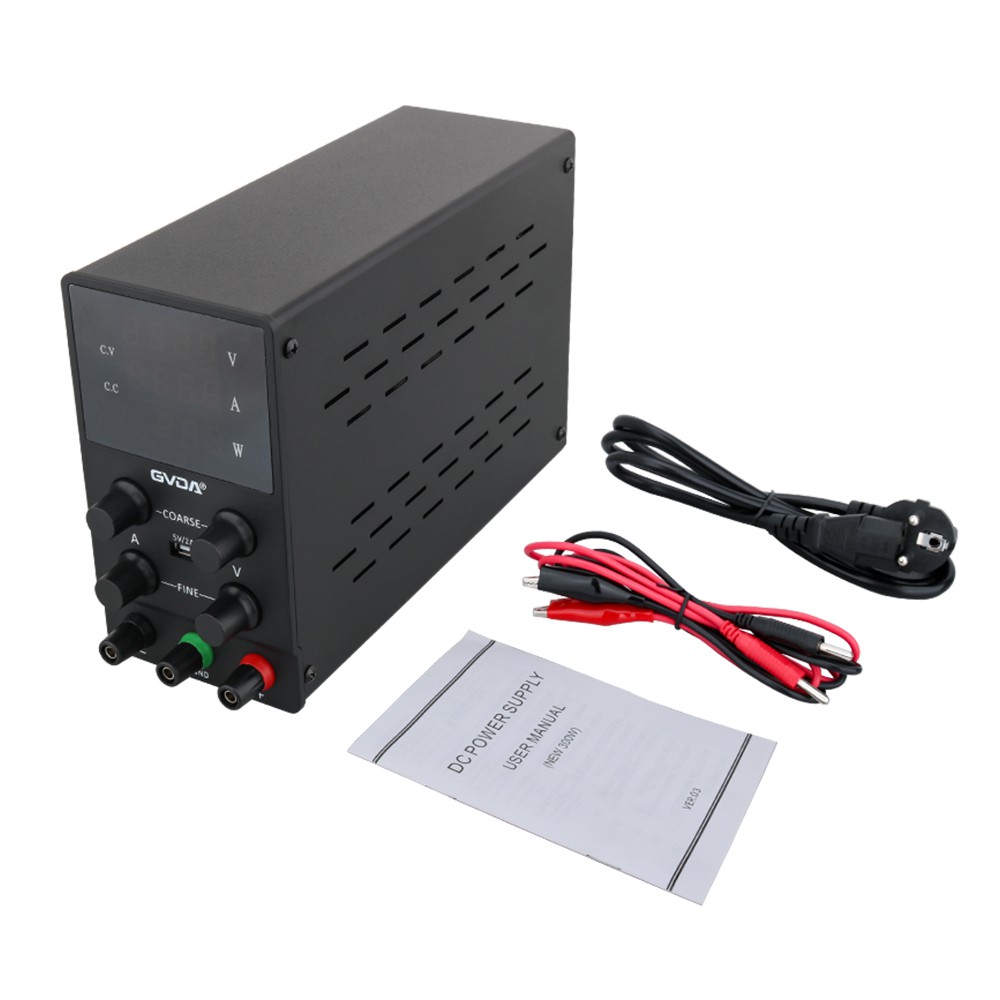

DC spínaný napájecí zdroj je široce používán v průmyslové oblasti
Technické indikátory stejnosměrného napájení jsou rozděleny do dvou typů: jedním jsou charakteristické indikátory, včetně povoleného vstupního napětí, výstupního napětí, výstupního proudu a rozsahu nastavení výstupního napětí; Jiný typ indikátoru kvality se používá k měření stability výstupního stejnosměrného napětí, včetně koeficientu stabilizace napětí (nebo rychlosti regulace napětí), výstupního odporu (nebo rychlosti regulace proudu) a zvlnění napětí (okolní a náhodný drift).
Návrh hlavního obvodu stejnosměrného spínaného zdroje
Hlavní obvod stejnosměrného spínaného zdroje se používá k dokončení převodu DC-AC-DC a hlavní obvod systému přijímá úplný můstkový DC-DC převodník, jak je znázorněno na obrázku 2. Spínací zařízení používané v tento systém je modul IGBT řady BSM 50GB120DN2, přičemž každý modul má konstrukci polovičního můstku. Proto jsou v systému plného mostu vyžadovány dva moduly. Každý modul je osazen rychlou diodou Flyback.
DC spínaný napájecí zdroj je široce používán v mnoha průmyslových oblastech. V průmyslové výrobě (jako je svařování, galvanické pokovování nebo regulace otáček stejnosměrných motorů) je vyžadováno velké množství napěťově nastavitelných stejnosměrných napájecích zdrojů, které obecně vyžadují stejnosměrný napájecí zdroj, který může pohodlně upravovat výstupní napětí. V současné době jsou díky výhodám vysoké účinnosti a miniaturizace spínaných zdrojů tradiční lineární regulované zdroje a tyristorově regulované zdroje postupně nahrazovány stejnosměrnými spínanými regulovanými zdroji. Hlavním způsobem ovládání spínaného zdroje je použití integrovaného obvodu s pulzně šířkovou modulací pro výstup pulzů PWM a použití analogového PID regulátoru pro pulzní šířkovou modulaci. Tento způsob řízení má určité chyby a obvod je poměrně složitý.
provozní princip
DC spínaný zdroj se skládá ze vstupní části, převodní části, výstupní části a ovládací části. Konverzní část je jádrem spínaného zdroje, který provádí vysokofrekvenční sekání na nestabilním DC a dokončuje konverzní funkci potřebnou pro výstup. Skládá se především ze spínacího tranzistoru a vysokofrekvenčního transformátoru. Obrázek 1 ukazuje schematický diagram a blokové schéma principu ekvivalence stejnosměrného spínaného zdroje, který se skládá z celovlnového usměrňovače, spínací elektronky V, budícího signálu, Flyback diody Vp, indukčnosti akumulace energie a filtračního kondenzátoru C. Ve skutečnosti je jádrová část stejnosměrného spínaného zdroje je stejnosměrný transformátor.
