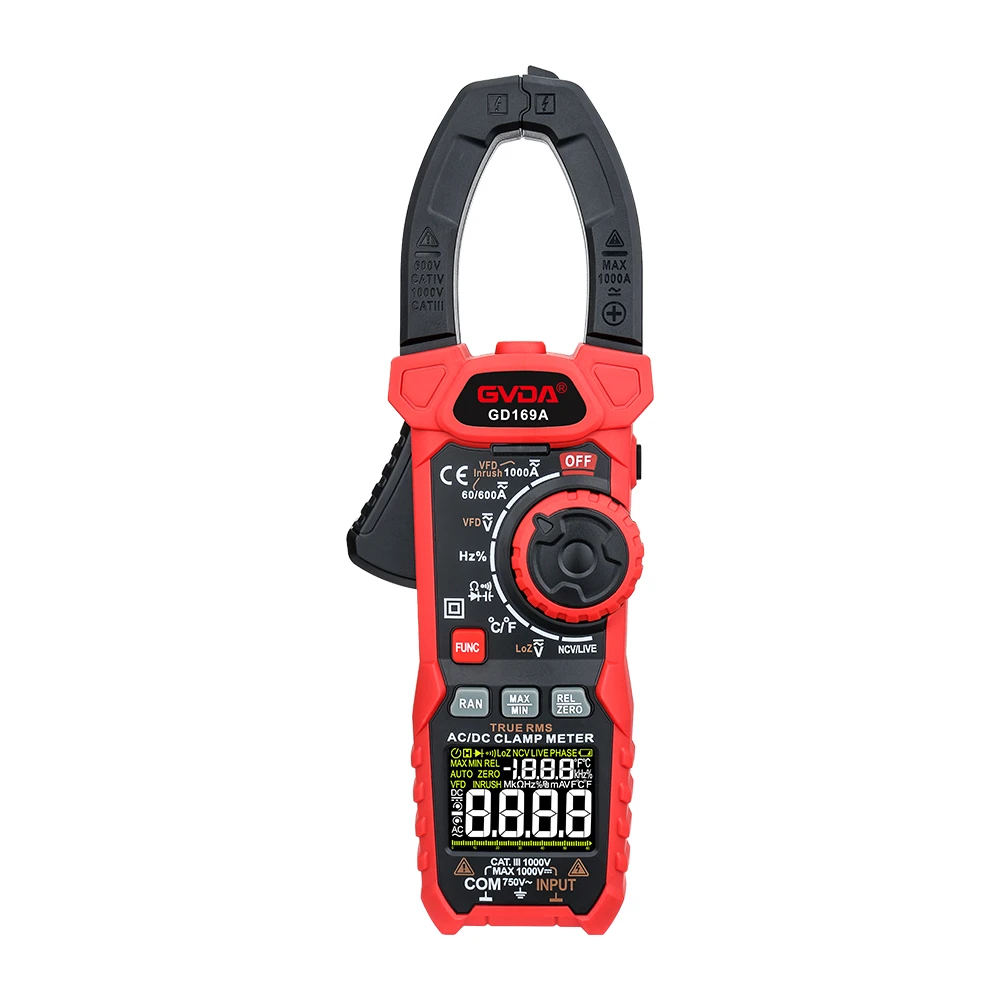

Správné použití klešťového ampérmetru k měření střídavého proudu
Aplikace, výběr a kontrola před použitím klešťového ampérmetru
1. Účel: Může měřit střídavý proud na nízkonapěťovém vedení bez přerušení provozu zátěže (bez odpojení vodiče s proudem). (Pod 50 Hz 500 V)
2. Výběr typu: jeho přesnost a maximální dosah by měly odpovídat potřebám testu.
3. Před použitím zkontrolujte:
(1) Kontrola vzhledu: všechny části by měly být v dobrém stavu; upínací rukojeť by měla být flexibilní; železné jádro čelistí by mělo být bez koroze a těsně uzavřené; izolační plášť železného jádra by měl být neporušený; ukazatel by se měl volně kývat; ;
(2) Nastavení: položte měřič naplocho, ukazatel by měl ukazovat na nulu, jinak nastavte na nulu.
Měření
1. Zvolte vhodný převodový stupeň. Princip volby převodovky je:
(1) Když je znám rozsah měřeného proudu: zvolte převod, který je větší, ale blízký naměřené hodnotě.
(2) Není-li rozsah proudu, který má být měřen, neznámý: může být nejprve zařazen do proudového testu (nebo podle průřezu vodiče a jeho bezpečné proudové zatížitelnosti je odhadnuta, vhodně zvolena) a zda měření přeřazení dolů Zda je třeba určit podle testovací situace. Zkrátka úhel vychýlení ruky by měl být co největší.
2. Tester by si měl nasadit rukavice, zploštit konec nástroje, otevřít čelisti a zavřít čelisti poté, co testovaný drát vstoupí do čelistí.
3. Testovaný drát by měl být umístěn ve středu prostoru čelistí a čelisti by měly být těsně uzavřeny;
4. Po změření velkého proudu by před měřením malého proudu měly být čelisti několikrát otevřeny a zavřeny, aby došlo k demagnetizaci;
5. Při měření malých proudů, pokud je úhel vychýlení jehly při měření ozubeného kola stále malý (úhel vychýlení jehly je malý, což znamená, že relativní chyba jejího měření je velká), je dovoleno navinout drát na železném jádru čelisti Několikrát projděte a po zavření čelistí proveďte odečet. V tomto okamžiku je aktuální hodnota na drátu=odečtená ÷ počet závitů (výpočet počtu závitů: kolik drátů je v čelisti, počítáno podle počtu závitů);
6. Odečet: Podle použitého převodového stupně odečtěte hodnotu na odpovídající rysce stupnice. (Poznámka! Hodnota převodu je hodnota plného offsetu);
7. Po použití by měl být převod nastaven na proud.
