Komponenty digitálního mikroskopu

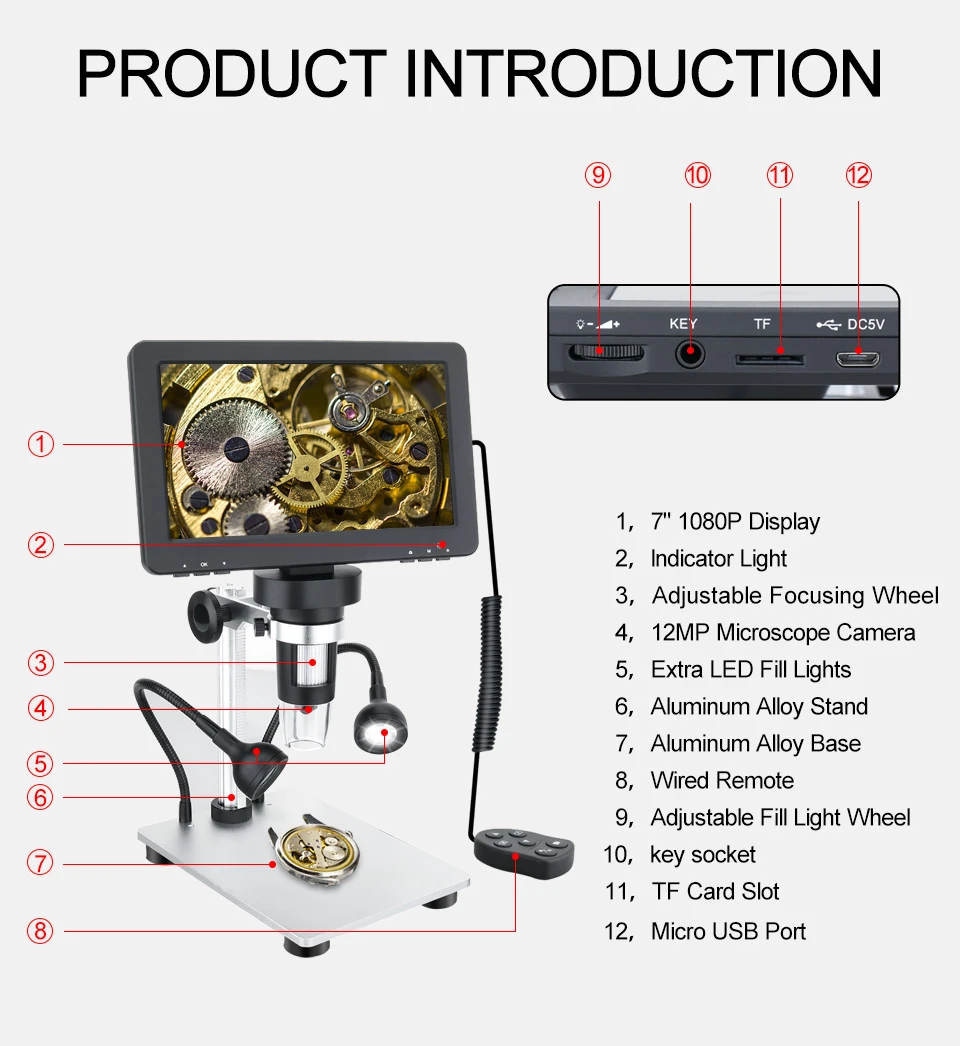

Digitální mikroskop se skládá ze tří částí: optický systém, mechanické zařízení a digitální kamerový systém (mikroskopická kamera):
(1) Optický systém
1. okulár
Jedná se o čočku vsazenou na horní část tubusu okuláru, která se skládá ze skupiny čoček, díky kterým čočka objektivu dokáže rozlišit a vícenásobně zvětšit obraz předmětu, např. 10X, 15X atd. Podle velikosti okuláru zorné pole, které lze vidět, lze okuláry rozdělit na obyčejné okuláry s menším zorným polem a velkoplošné okuláry (neboli širokoúhlé okuláry) s větším zorným polem. Okuláry digitálních mikroskopů vyšší třídy jsou také vybaveny mechanismem dioptrické korekce, takže obsluha může snadno a rychle upravit dioptrii levého a pravého oka; Vždy se jasně zaměřte na ohniskovou rovinu preparátu; a aby se zabránilo vyjmutí okulárů a snížila se možnost poškození během přepravy, lze okuláry uzamknout.
2. čočka objektivu
Instaluje se na otvor konvertoru a je také složen ze sady čoček, které dokážou objekt zřetelně zvětšit. Zvětšení je vyryto na čočce objektivu, hlavně 10X, 40X, 50X, 100X a tak dále. Tekuté imerzní objektivy se často používají ve vysoce výkonných objektivových čočkách, to znamená, že mezi spodní povrch čočky objektivu a horní povrch preparátu je naplněna kapalina (například jedlový olej) s indexem lomu asi 1,5. může výrazně zlepšit rozlišení mikroskopického pozorování.
3. Světelné zdroje zahrnují halogenové výbojky, wolframové výbojky, rtuťové výbojky, zářivky, halogenidové výbojky atd.
4. kondenzátor
Včetně kondenzoru, aperturní clony. Kondenzor je složen z čočky, která dokáže koncentrovat procházející světlo, takže se více světla může koncentrovat do pozorované části. Zarážka clony ovládá rozsah propustnosti světla kondenzoru a upravuje intenzitu světla.
(2) Mechanické zařízení
1. Rám Hlavní tělo digitálního mikroskopu, včetně základny a zakřivených ramen.
2. tubus okuláru
Nachází se nad rámem, je připevněn k rámu kruhovou rybinovou štěrbinou a je do ní vložen okulár. Podle toho, zda existuje funkce kamery, lze ji rozdělit na binokulární tubus a trinokulární tubus; podle způsobu nastavení mezipupilární vzdálenosti lze rozdělit na typ závěsu a typ překladu.
3. Tryska
Jedná se o otočný kotouč se 3 až 5 otvory, které jsou příslušně vybaveny čočkami objektivu s malým zvětšením nebo s velkým zvětšením. Čočku objektivu s různým zvětšením lze vložit do dráhy pracovního světla otáčením konvertoru čočky objektivu.
4. Jeviště
Je to platforma pro umístění skleněných diapozitivů a uprostřed je světelný otvor. Na stolku je elastický držák preparátů pro uchycení preparátů. Vpravo dole je pohyblivá rukojeť, takže je možné stolkem posouvat v obou směrech XY.
5. Mechanismus zaostřování
Zaostřovací mechanismus lze ovládat zaostřovacím ručním kolem, aby se stolek pohyboval nahoru a dolů pro hrubé nastavení a jemné nastavení, takže pozorovaný objekt lze jasně zaostřit a zobrazit.
6. Mechanismus nastavení kondenzoru Kondenzátor je na něm instalován a nastavovací šroub může pohybovat kondenzorem nahoru a dolů, aby se nastavila intenzita světla.
(3) Digitální kamerový systém nebo mikroskopická kamera
1. Mikroskopická kamera: Obecně se běžně používá CCD mikroskopická kamera a CMOS mikroskopická kamera. Používají se také nové sCMOS kamery a EMCCD kamery. CCD je špičkový produkt s dobrou kvalitou obrazu a reprodukcí barev. CMOS kamery jsou cenově výhodné a začněte postupně nahrazovat CCD mikroskopovou kameru.
2. chytač rámu
3. software
4. Mikropočítač
