Analýza principu činnosti klešťového ampérmetru z jeho vnitřní struktury

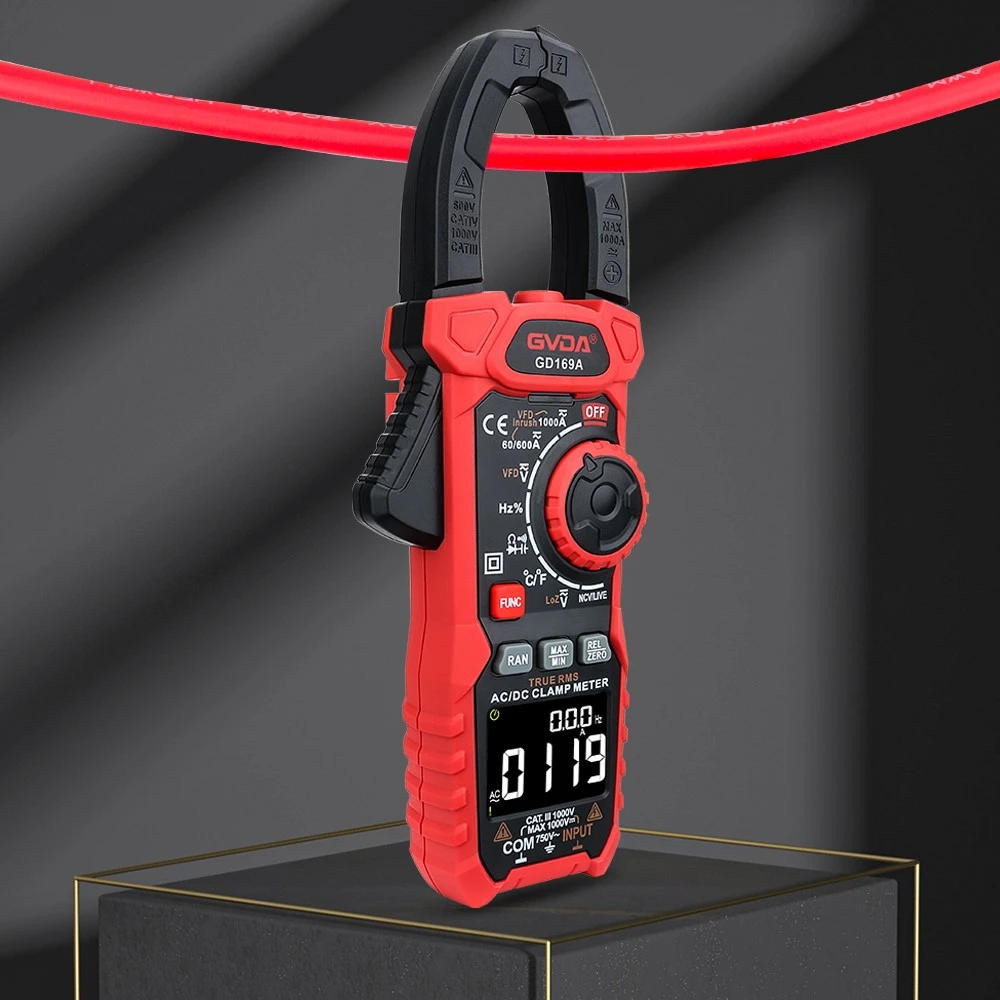

Klešťový měřič se skládá hlavně z elektromagnetického ampérmetru a průchozího transformátoru proudu. Sekundární vinutí proudového transformátoru s průchozím jádrem je navinuto na železné jádro a propojeno se střídavým ampérmetrem. Jeho primární vinutí je měřený vodič procházející středem transformátoru. Při měření proudu stiskněte klíč, otevřete čelist a umístěte měřený vodič s proudem do středu průchozího transformátoru proudu. Když je v měřeném vodiči střídavý proud, magnetický tok střídavého proudu indukuje proud v sekundárním vinutí transformátoru. Tento proud prochází cívkou elektromagnetického ampérmetru, způsobuje vychýlení ručičky a ukazuje naměřenou hodnotu proudu na stupnici číselníku. Klešťový ampérmetr musí být zapojen do série s testovaným obvodem.
Ve skutečném provozu je zjevně nepohodlné obvod odpojit. Klešťový ampérmetr je přenosný přístroj, který může přímo měřit střídavý proud obvodu bez odpojování obvodu. Je velmi vhodný pro použití v elektroúdržbě a je široce používán.
Knoflík měřiče klešťového typu je ve skutečnosti přepínačem pro volbu rozsahu a funkcí klíče je otvírat a zavírat pohyblivou část jádra transformátoru s průchozím jádrem tak, aby se upnula na měřený vodič.
Opatření pro použití klešťového ampérmetru jsou následující:
(1) Před měřením klešťovým měřičem nastavte ampérmetr na nulu. Zkontrolujte otevírání a zavírání čelistí a zajistěte, aby se pohyblivé části čelistí volně otevíraly a zavíraly a aby se kloubové plochy čelistí na obou stranách těsně dotýkaly. Při měření je důležité zajistit, aby čelisti pevně zapadly, aby se snížil únik magnetického toku a zlepšila se přesnost měření. Měřidla typu svorky
(2) Při měření by měl být měřený vodič umístěn ve střední poloze svorky, aby se snížila chyba měření. Knoflík pro výběr rozsahu by měl být umístěn ve vhodné poloze, aby ukazatel během měření překročil střední stupnici, aby se snížila chyba měření. Není-li předem znám proud měřeného obvodu, lze knoflík pro volbu rozsahu nejprve umístit na vyšší převodový stupeň a poté jej nastavit do příslušné polohy na základě výchylky ukazatele.
(3) Je-li proud testovaného obvodu příliš malý, i když úhel odchylky ukazatele není velký v rozsahu nízkého rozsahu, za účelem zlepšení přesnosti měření lze měřený vodič s proudem omotat kolem. před měřením na několik otáček sloupu železného jádra části svěrky. Skutečná naměřená hodnota proudu se získá vydělením počtu vodičů vložených do svorky počtem vodičů označených ukazatelem.
(4) Když se klešťový měřič nepoužívá, volič rozsahu by měl být otočen do polohy vysokého rozsahu, aby se zabránilo náhodnému poškození přístroje při příštím použití. Pokud jsou na čelistech olejové skvrny a nečistoty, měly by být vyčištěny rozpouštědlem; Pokud jsou rezavá místa, je třeba je jemně setřít
